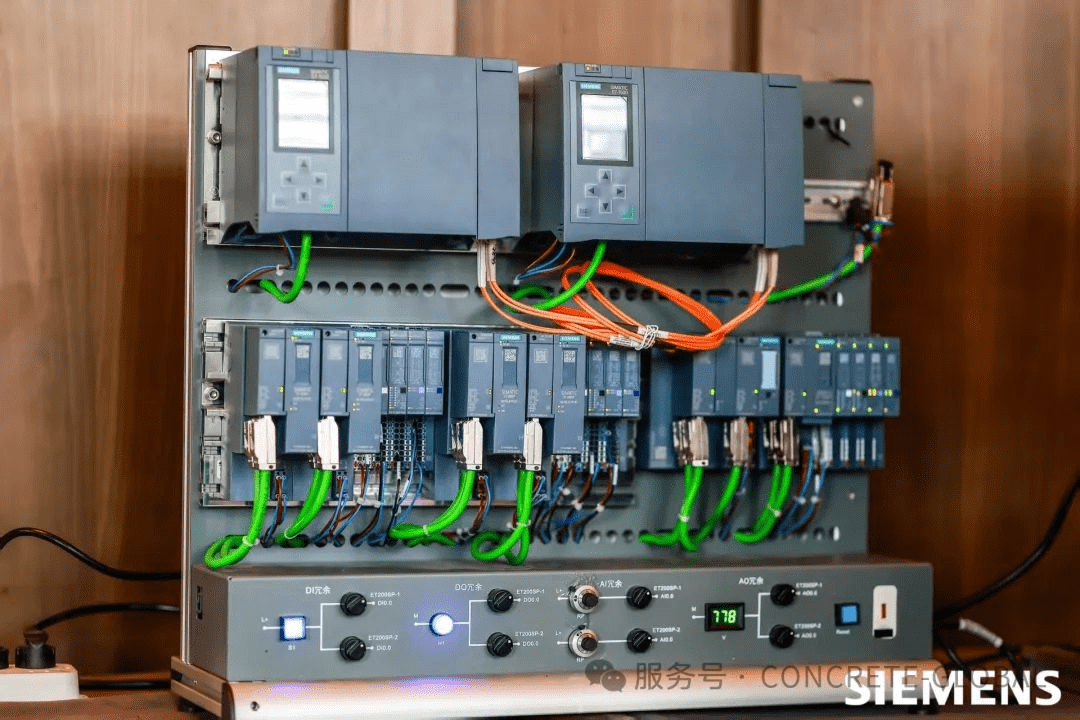

S7-1500定位模块连接某些类型传感器时出现故障，通常由硬件兼容性、电气特性不匹配、信号干扰、通信协议冲突或配置错误等因素导致。以下是具体分析：
- 硬件兼容性问题
传感器类型不支持：S7-1500定位模块对传感器类型有明确要求（如增量式编码器、绝对值编码器、霍尔传感器等）。若传感器输出信号类型（如TTL、HTL、推挽式、差分信号等）与模块不兼容，会导致信号无法正确解析。
接口不匹配：传感器接口（如RS422、SSI、Profinet等）与定位模块的输入接口不一致，或未使用适配的连接器/线缆，可能导致物理层通信失败。
- 电气特性不匹配
电压/电流范围：传感器供电电压（如5V、12V、24V）或输出信号电平（如高电平/低电平阈值）超出定位模块的允许范围，可能损坏模块或导致信号不稳定。
信号干扰：传感器信号线未屏蔽或未正确接地，可能受到电磁干扰（如变频器、电机等），导致信号抖动或丢失。
- 信号特性问题
脉冲频率过高：编码器输出脉冲频率超过定位模块的最大处理能力（如S7-1500的TM Pulse 2模块最高支持1MHz），会导致脉冲丢失或计数错误。
信号延迟或失真：长距离传输（如超过10米）未使用高速信号线（如双绞屏蔽线），或未加装中继器，可能导致信号衰减或失真。
- 通信协议或配置错误
协议不兼容：若传感器通过通信协议（如SSI、Profinet IO）与定位模块交互，协议版本或参数配置错误（如SSI位宽、时钟频率、数据格式）会导致通信失败。
硬件组态错误：在TIA Portal中未正确配置定位模块的参数（如编码器类型、分辨率、信号极性），或未分配正确的I/O地址。
- 传感器故障或损坏
传感器自身问题：传感器内部故障（如编码器光栅损坏、霍尔元件失效）或接线松动，会导致输出信号异常。
过载或过热：传感器长期工作在超出额定负载或温度的环境下，可能导致性能下降或损坏。
- 软件或固件问题
固件版本不匹配：定位模块或传感器的固件版本过旧，可能存在兼容性问题。
程序逻辑错误：用户程序中对定位模块的指令使用不当（如未正确调用运动控制指令、未处理硬件中断），可能导致系统报错。
- 环境因素
机械振动或冲击：传感器安装不牢固或受到机械振动，可能导致信号不稳定。
温度/湿度：极端环境条件（如高温、高湿）可能影响传感器或定位模块的性能。
解决方案建议
检查兼容性：确认传感器型号、接口类型、信号特性是否与S7-1500定位模块兼
容，参考西门子官方文档（如《SIMATIC S7-1500 系统手册》）。
验证电气参数：使用万用表或示波器检查传感器输出信号的电压、频率、波形是否正常。
优化信号传输：使用屏蔽线缆、终端电阻、中继器等，减少信号干扰和衰减。
配置硬件组态：在TIA Portal中正确配置定位模块和传感器的参数，并下载到PLC。
更新固件：确保定位模块和传感器的固件为最新版本。
隔离故障点：通过替换法（如更换传感器、线缆）逐步排查故障源。
