什么是PLC？

作者

一、PLC概述

1.什么是PLC?

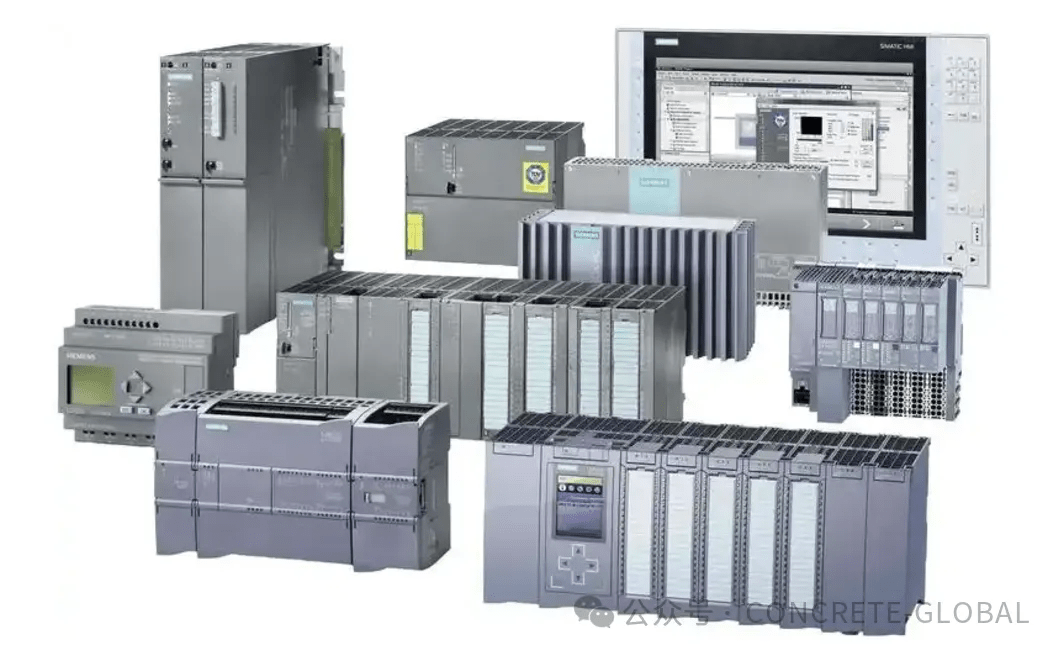

PLC(Programmable LogicController):可编程逻辑控制器，用于控制机器和过程的工业计算机，将控制指令载入内存进行执行
file
(PLC可编程逻辑控制器)
2.功能单元

CPU、指令及数据内存、输入/输出接口、电源、数字模拟转换等

3.工作原理

PLC从开关和传感器获得输入信号，基于存储程序决策、判断:通过对输出的控制实现机器和过程自动化。

4.PLC特点

① 可靠性高:

PLC大都采用单片微型计算机，集成度高;

具有相应的保护电路及自诊断功能，提高系统可靠性，

② 使用灵活:

PLC发明前使用硬连线控制，大型设备设计、安装、维护时困难。

PLC发明后可利用软件和内部存储值实现任务控制，

③ 方便安装:

安装既不需专用机房，也不需严格的屏蔽措施。检测器件与执行机构和PLC的 I/0 接口端子正确连接，便可正常工作。

二、PLC组件

1.模块化结构(大多数PLC) 图片 图片

                                               S7-1200 CPU              S7-1500 CPU

2.人机界面:

不属于PLC组成部分，但为方便监控设备，通常会连接人机界面

3组件:

① 中央处理单元(CPU)

中央处理单元是PLC的大脑，负责存储用户程序、I/0状态位和其它数据、接收输入信息和发送输出信息。

② 输入/输出(I/0)系统 ③ 编程设备

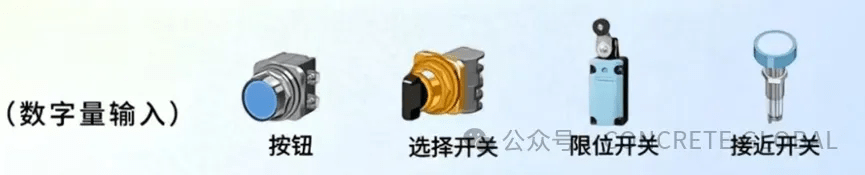

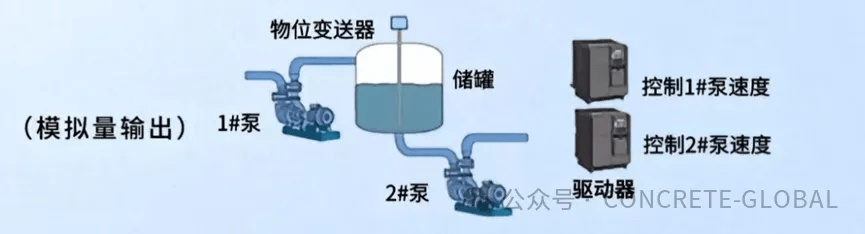

输入设备通常指开关或传感器，通过输入通道将电信号发送给CPU。输出设备通过输出通道接收来自CPU的电信号。
file
file
file
file
三、PLC工作过程

PLC启动后，一次PLC扫描包含以下顺序操作:

① CPU读输入设备的状态，并记录在存储器中;

② CPU运行程序，并更改必要的内存值;

③CPU执行内部诊断和通信任务;

④CPU通过I/0系统将更新后的状态信息发送给输出设备。
file

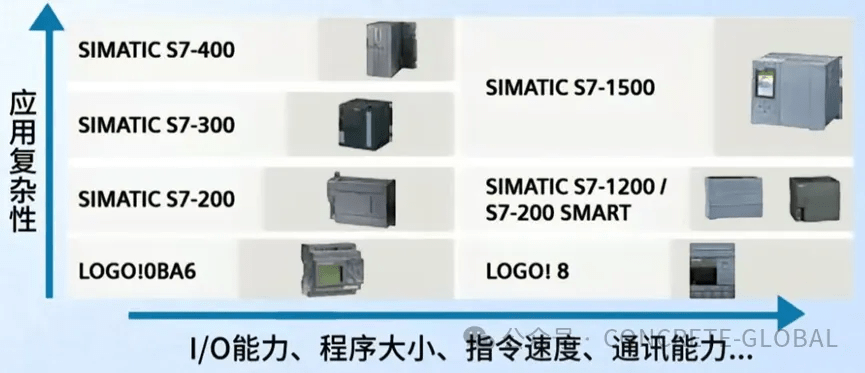

四、PLC选型

选型基本原则:

① 满足功能要求、维护方便的前提下，力争最佳性能价格比。

② 主要考虑合理的结构型式、安装方式的选择、相应功能要求响应速度要求、系统可靠性要求、机型尽量统一等因素。

file
