S7-1200 G2 没有 CTRL_HSC 指令，核心原因是它作为 S7-1200 的换代平台，采用了架构升级的高速计数体系，以功能更全面的 CTRL_HSC_EXT 指令替代了旧版 CTRL_HSC，实现指令体系的精简与能力升级，并非功能缺失。以下从设计逻辑、功能替代与迁移方法三方面详细说明：
一、核心原因与指令定位差异
1.平台换代的指令精简：S7-1200 G2 是新一代架构，为统一高速计数（HSC）编程范式，西门子取消了仅支持基础参数修改的旧指令 CTRL_HSC，仅保留并强化了 CTRL_HSC_EXT 作为唯一高速计数控制指令。

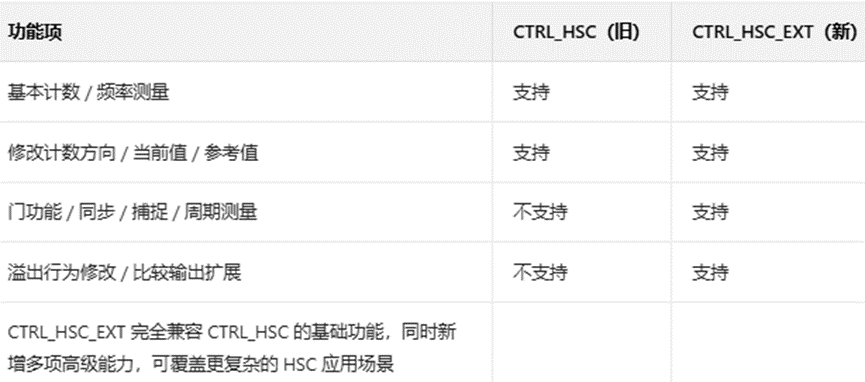

2.功能覆盖与扩展
3.固件与软件适配：S7-1200 G2 固件（如 V1.0）及配套 TIA Portal 版本已移除 CTRL_HSC 指令入口，强制引导用户使用更现代的 CTRL_HSC_EXT，避免新旧指令混用导致的兼容性问题。
二、替代方案与操作要点
1.基础 HSC 应用（无需指令）：仅需计数、频率测量、硬件门 / 复位 / 比较输出等基础功能时，直接在 TIA Portal 中组态 HSC 并读取计数器地址即可，无需调用任何指令。
2.需参数修改的应用（用 CTRL_HSC_EXT）新建背景数据块，选择对应数据类型（HSC_Count / HSC_Period / HSC_Frequency）。在程序中调CTRL_HSC_EXT 指令，关联 HSC 工艺对象与背景数据块，通过参数接口实现方向、当前值、参考值、测量周期等修改，与原 CTRL_HSC 逻辑一致但能力更强。
3.旧项目迁移处理：移植含 CTRL_HSC 的 S7-1200 程序到 G2 时，需手动删除 CTRL_HSC 调用，改用 CTRL_HSC_EXT 重构，并重新组态 HSC 工艺对象与背景数据块。
三、常见误区澄清
1.并非 G2 固件版本限制（如 V4.1/V4.2），而是平台架构层面的设计决策，后续不会恢复 CTRL_HSC。
2.CTRL_HSC_EXT 不是 “扩展功能”，而是基础 + 扩展功能的统一载体，基础应用的编程复杂度未显著增加，仅需按新指令规范组态数据块。
四、快速迁移步骤（关键操作）
1.在 TIA Portal 中删除原 CTRL_HSC 指令调用与关联 DB。
2.重新组态 HSC 工艺对象，确认输入通道、计数模式等参数。
3.创建全局背景 DB，添加 HSC_Count 等对应数据类型的变量。
4.调用 CTRL_HSC_EXT，将 CTRL 引脚关联至新建 DB，映射原程序中修改计数方向、当前值、参考值等逻辑至新指令参数。
5.编译并下载，验证功能与原程序一致。
总结
S7-1200 G2 用 CTRL_HSC_EXT 替代 CTRL_HSC 是架构升级的合理选择，既兼容基础功能，又提供门控制、同步、捕捉、周期测量等高级能力，建议直接基于 CTRL_HSC_EXT 进行 G2 平台的 HSC 编程与项目迁移。
