西门子前连接器主要用于连接PLC控制系统中的传感器和执行器到S7-300 PLC模块，其搭配使用需综合考虑类型选择、接线方式、编码机构安装、模块兼容性及屏蔽电缆处理等关键因素，以下是具体说明：

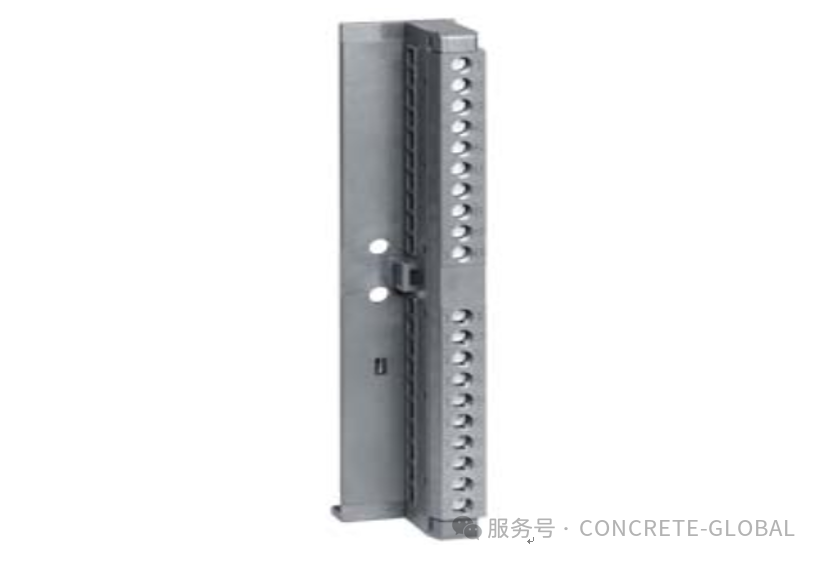

一、前连接器的类型
西门子前连接器根据端子密度和连接方式的不同，可分为多种类型：
按端子密度分：
20针前连接器：适用于一些简单的信号连接场景。
40针前连接器：对于CPU31xC和32通道信号模块，需要使用40针前连接器，以满足更多的信号连接需求。
按连接方式分：
弹簧负载型端子：连接时，通过红色开启机构将螺丝刀插入开口，然后将接线插入组合端子并撤走螺丝刀。这种方式连接方便，适合快速接线。
螺钉型端子：通过拧紧螺钉来固定导线，连接牢固可靠，适合需要较高连接稳定性的场景。
二、前连接器的接线方式
不同类型的西门子前连接器，其接线方式也有所不同：
20针前连接器接线步骤：
1.将电缆的捆扎带穿入前连接器。
2.根据需要，将电缆从模块的底部引出来，并按照从端子20到端子1或从端子1到端子20的顺序穿过前连接器。
3.拧紧未使用的端子。
4.将电缆捆扎带抽紧，并从左侧拉出捆扎带的尾部，使结构紧凑。
40针前连接器接线步骤：
1.如果需要将电缆从模块的底部引出来，可以从端子40或端子20开始，按照特定的顺序（如端子39、19、38、18等）穿过接线连接器，直到到达端子21和端子1；如果不需要，则从端子1或端子21开始，按照类似的顺序穿过接线连接器，直到到达端子20和端子40。
2.拧紧未使用的端子。
3.将电缆线穿入捆扎带。
4.将电缆捆扎带抽紧，并从左侧拉出捆扎带的尾部，使结构紧凑。
三、前连接器的编码机构
在将前连接器插入模块中时，可以在前连接器中安装一个编码机构。这个编码机构可以保证下次替换模块时不会出现差错，提高了系统的可靠性和可维护性。
四、前连接器与模块的兼容性
在选择前连接器时，需要确保其与所使用的PLC模块兼容。例如，对于CPU31xC和32通道信号模块，必须使用40针前连接器。此外，还需要注意前连接器的电压等级和电流容量等参数是否与模块相匹配。
五、前连接器与屏蔽电缆的连接
在使用屏蔽电缆时，需要注意在前连接器与屏蔽端子之间留有足够长的电缆。这样可以在断开前连接器时（如维修时），不用打开屏蔽连接，从而保护了屏蔽层的完整性，提高了系统的抗干扰能力。
