一、为什么需要“CM”
S7-1200/1500 CPU 本体自带的以太网口往往要同时承担编程、HMI、S7 通信等多重任务。当现场出现“第二网段”“串口仪表”“PROFIBUS 旧设备”或“等时同步”需求时，就必须借助 Communication Module（CM）扩展独立接口，既释放 CPU 本体资源，又避免不同协议抢占带宽。
二、家族谱系与核心能力
-

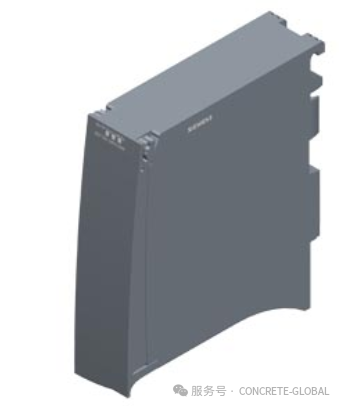

CM 1542-1（PROFINET）
• 双角色：既可作 IO-Controller，最多带 256 台 PROFINET 设备；也可切换为 IO-Device，成为另一控制器的从站 。• 高速同步：100 Mbps 全双工，IRT 模式下时钟同步精度 ≤1 µs，更新周期最短 0.5 ms，满足五轴联动、高速印刷等场景 。
• 典型场景：汽车总装线 30 台伺服 + 50 台 ET200SP 协同，车型切换时间由 30 min 缩短到 5 min 。
-
CM 1542-5（PROFIBUS）
• 主站/从站可组态，12 Mbps 波特率，最多 125 从站，兼容旧时代 DP/V1 设备 。• 与 CM 1542-1 共存即可“一网段 PROFINET、一网段 PROFIBUS”，实现棕地改造。
-
CM PtP（RS232/422/485）
• 支持自由口、Modbus RTU、USS，可直接连接扫码枪、变频器、温控仪 。
• S7-1200 最多左侧叠加 3 个 CM，轻松实现“多串口服务器”。
-
CM 1243-5 / CM 1242-5（S7-1200 PROFIBUS）
• 主站版带 32 从站，从站版可让 1200 被 300/400 主站采集，解决老厂“局部换 CPU”痛点 。
三、选型三步法
Step1 定协议：先列出现场必须支持的协议（PROFINET/PROFIBUS/串口/AS-i）。
Step2 定角色：同一协议也有“主/从”“控制器/设备”之分，例如 PROFINET 做同步控制就必须选支持 IRT 的 CM 1542-1。
Step3 定性能：看节点规模、同步精度、带宽、诊断深度；汽车同步轴、印刷色组就要 0.5 ms 周期，普通输送线 4 ms 即可。
经验口诀：“新线先考虑 CM1542-1 双网段，棕地留 CM1542-5 兼容旧 DP，仪表扫码用 PtP，预算紧就 1200+CM1243-5。”
四、工程注意点
-
插槽规则：S7-1500 机架最多 32 模块，CM 不占用 I/O 地址，但占插槽；S7-1200 左侧最多 3 个 CM。
-
等时同步：IRT 网络必须组态拓扑，交换机需支持 PROFINET IRT，否则同步精度无法保证。
-
诊断与冗余：CM 1542-1 支持 SNMP、Web 诊断；对冗余有要求时可双 CM 做“环网+冗余控制器”方案 。
-
接地与隔离：CM 1542-5 的 RS485 接口与背板总线电气隔离，现场地电位差大时必须单独接地 。
五、行业落地案例
• 汽车焊装：30 台 ABB 焊接机器人 + 10 台电源 + 5 台视觉，CM 1542-1 以 IRT 模式保证所有机器人同步起弧，车身变形量下降 15% 。
• 化工分布式：区域 S7-1500 通过 CM 1542-1 的 IO-Device 角色接入中央控制器，实现“分散控制、集中管理”，单系统负载降低 40% 。
• 包装机改造：S7-1200 加 CM 1241 RS485，用 Modbus RTU 控制 16 台变频器，比原硬接线节省 30% 布线工时 。
CM 通讯模块是西门子 PLC“由核心到边缘”战略的关键支点：
• 向下兼容串口/PROFIBUS，保护旧资产；
• 向上拥抱 PROFINET IRT，满足微秒级同步；
• 横向扩展第二网段，让编程、监控、设备网彻底分离。
只要遵循“协议-角色-性能”三步法，就能在十分钟内选出最经济、最可靠、面向未来的通讯扩展方案。
