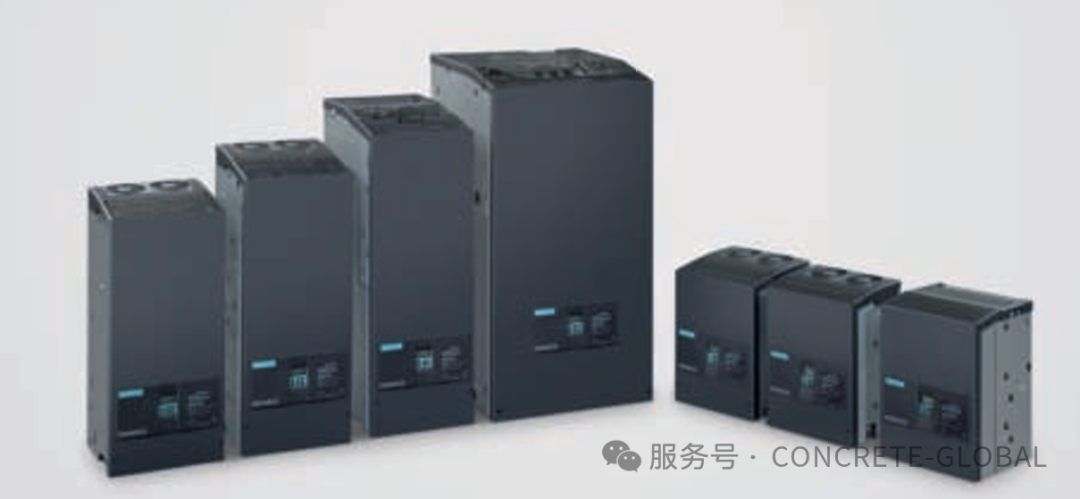

在工业自动化领域，直流调速系统因其卓越的转矩特性、宽广的调速范围和极高的动态响应精度，始终是轧机、造纸机、起重设备及高端机床等场景不可替代的"动力心脏"。西门子6RA70/6RA80系列直流调速装置凭借全数字控制、模块化硬件与丰富的通讯扩展能力，三十年来稳居全球市场前列。本文将从工作原理、系统架构、性能特色、典型应用与选型要点五个维度，对西门子直流调速装置做一次全景式拆解，为设备制造商、系统集成商及终端用户提供一站式参考。

一、工作原理：交-直-控闭环，精准"驭"速

西门子6RA70/6RA80的核心思路可概括为"交-直-控闭环"三步曲：

  1. 整流与双路供电

    • 三相交流经晶闸管可控整流桥变换为两路可调直流：

      • 电枢回路（ARMATURE）：输出0Ue的可调电压，直接决定电机转速

      • 励磁回路（FIELD）：提供恒定或可弱磁的励磁电流，决定磁通量

    • 单象限装置采用B6C全控桥；四象限装置采用反并联双桥(B6)A/(B6)C，实现能量回馈与快速制动

  2. 双闭环控制策略

    • 外环——速度环：旋转编码器/测速发电机实时反馈n，与设定值比较后输出电流给定

    • 内环——电流环：霍尔传感器或交流互感器检测电枢电流，与速度环输出比较后形成晶闸管触发角α

    • 两环均采用PI（比例-积分）算法，电流环带宽高（≈800Hz），速度环带宽低（≈80Hz），既保证电流快速限幅又兼顾速度无静差

  3. 反馈与补偿

    • EMF计算模块实时估算反电势，配合动态过载曲线实现1.52.5倍短时过载，满足加速/咬钢冲击

    • 弱磁控制段（基速以上）自动降低励磁电流，使电机恒功率区拓宽至34倍速，实现"低速大扭矩、高速恒功率"

二、硬件与软件架构：模块紧凑，数字赋能

  1. 功率单元

    • 15A3000A全覆盖；≤125A自然风冷，≥210A强制风冷；并联扩容可达12000A

    • 晶闸管冗余2倍电压/1.5倍电流设计，配合阻容吸收、快熔及电子过流保护，MTBF>100000h

  2. 控制板与接口

    • 32位MCU+FPGA双核架构，所有调节、保护、逻辑均由软件实现；固件存储于Flash-EPROM，支持在线升级

    • 标配PMU面板（5位数码管+3按键），可完成90%调试；选配OP1S手持终端或AOP30高级面板，实现中文图形化向导

    • 通讯插槽支持PROFIBUS-DP、CANopen、EtherNet/IP、PROFINET、USS/RS485，与S7-1500/PCS7无缝集成，助力工业4.0数据采集

  3. 功能软件包

    • 标准固件含速度/扭矩/位置三模式、摩擦补偿、S曲线、卷绕/张力宏

    • 工艺软件包"Techno"额外提供齿轮同步、飞剪、主轴定位、液压垫力控制等算法库，显著缩短OEM开发周期

三、性能亮点：四大优势，应对高负荷工艺冲击

  1. 宽调速+大扭矩：基速以下恒扭矩可达200%额定；弱磁区恒功率延伸至1:4速比，轻松覆盖轧机低速大压下与高速穿带工艺

  2. 快动态响应：电流环响应≤8ms，速度环≤40ms，满足连轧机0.2s咬钢、0.1s抛钢的速度跌落恢复要求

  3. 挖土机特性：过载点可设，自动限流在1.52.5倍Ie，防止机械堵转烧毁电机；同时具备转矩限幅与速度限幅双重保护

  4. 能量回馈：四象限版本可将制动能量回馈电网，相比能耗制动节电1530%，特别适用于起吊、离心机、试验台等频繁制动场合

四、典型应用场景

  • 冶金：热连轧粗/精轧主传动、棒线材飞剪、高速线材精轧机组（弱磁到1800r/min）

  • 橡胶塑料：密炼机、压延机——低速大扭矩启动，高速恒功率塑化

  • 起重与港口：岸桥、龙门吊——四象限运行+零速满转矩悬停，提高作业效率与安全性

  • 试验测功：发动机/电机测试台——ms级转矩阶跃、速度编程、能量回馈，降低配电容量

  • 线缆与印刷：拉丝机、轮转机——张力卷绕宏+断线保护，确保成品直径/套色精度

五、选型与调试要点

  1. 明确负载曲线

    • 恒扭矩区转速n1与弱磁区最高转速n2

    • 最大过载倍数K（如轧机K=2.5），并确认持续时间（10s/60s）

  2. 装置电流计算

    • 电枢电流Id≥K×Ie/k（k为装置短时过载系数，西门子取1.5）

    • 示例：440V/550A电机，过载2.5倍→Id≥3×550/1.5=1100A，选6RA7018-6DV62-0AA0（1200A）

  3. 电压与拓扑

    • 单象限：风机、泵、挤出机——成本低

    • 四象限：轧机、吊车、离心机——回馈节能，快速正反转

  4. 进线保护

    • 按装置额定电流选快熔，进线侧加装电抗器（2%Uk）抑制晶闸管di/dt

    • 参考西门子EMC安装手册，确保控制线屏蔽层360°接地，防止触发脉冲干扰

  5. 调试流程

    • ①恢复出厂→②输入电机铭牌（Ue、Ie、Ra、La、Φ）→③自动测Ra、自动调谐电流环→④设定速度环PI与编码器线数→⑤做过载、过速、缺相保护实验→⑥投入工艺宏，完成

西门子6RA70/6RA80系列直流调速装置以全数字双闭环控制、模块化功率组件和深度工艺集成，为高端工业装备提供了"低速重载启动-高速恒功率-毫秒级动态响应-能量回馈"一站式解决方案。对于设备制造商而言，充分利用其丰富的工艺软件与开放通讯接口，可在最短时间内交付高性能、差异化的机器；对于终端用户，合理选型与精细调试不仅能提升产线节奏与成材率，更能通过能量回馈与预测性维护降低全生命周期成本。面向未来，随着直流无刷化、碳化硅功率器件与云端AI运维的融合，西门子直流调速平台仍将持续演进，为全球工业注入更强劲、更绿色、更智能的动力。
