低压成套设备GGD、GCK、GCS、MNS的区别

GGD、GCK、GCS、MNS都是电力配电系统中常见的设备类型,它们各自具有不同的特点和应用场景。

GGD

GGD代表“固定式低压配电柜”。具体来说:

组成:“G”代表低压配电柜,“G”代表固定安装、固定接线,“D”代表电力用柜。

特点:主要用于交流50Hz、额定工作电压380V的配电环境。具备高分断能力、动热稳定性好、电气方案灵活、组合方便、实用性强、结构新颖以及防护等级高等特点。

分类:根据配装主断路器的分断电流能力不同,GGD细分为GGD1、GGD2、GGD3三种型号。

应用:广泛应用于发电厂、变电站、厂矿企业等电力用户,为动力、照明及配电设备提供稳定可靠的电能转换、分配与控制服务。

file

GCK

GCK是“低压抽出式开关柜”的一种。具体来说:

组成:“G”代表柜式结构,“C”代表抽出式,“K”代表控制中心。

特点:其主母线置于柜顶,具有结构紧凑、操作灵活等特点。但需要注意的是,GCK是国内较老的柜型,其使用的型材强度可能较差,操作机构也不太灵活。现在生产的大多吸收了GCS柜的优点。

应用:常用于需要灵活配置电源和方便维护的配电系统。

GCS

GCS同样是“低压抽出式开关柜”的一种,是90年代中期由森源公司参照ABB公司的MNS柜型设计的新一代抽屉式开关柜。具体来说:

组成:“G”代表封闭式开关柜,“C”代表抽出式,“S”代表森源电气系统。

特点:主母线后置,抽屉模数使用了国内常用的20mm模数(与MNS的25mm模数不同),抽屉采用了推进机构,操作更方便、灵活。此外,GCS的水平母线都是后出线,与前左的抽屉单元、前右的电览出线室有隔板隔开,垂直母线组装在阻燃型塑料功能板中,提高了安全性。

应用:适用于对配电系统要求较高的场所,如大型工厂、商业建筑等。

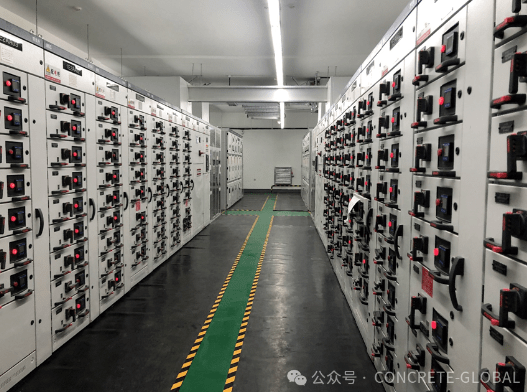

MNS

MNS也是“低压抽出式开关柜”的一种,是按照瑞士ABB公司转让技术制造的产品。具体来说:

特点:其柜体所使用的材料为敷铝锌板,全组装结构,不需后处理(镀锌)。MNS柜可以双面操作,最多单柜可装36个回路(有1/4抽屉)。此外,MNS的水平母线也是后出线,与前左的抽屉单元、前右的电览出线室有隔板隔开,垂直母线组装在阻燃型塑料功能板中。与GCS不同的是,MNS有1/4抽屉,且抽屉另有联锁机构。

应用:因其设计紧凑、结构通用性强、组装灵活等特点,被广泛应用于电力系统中,用于电能的分配和控制。

file

综上所述,GGD、GCK、GCS、MNS都是电力配电系统中重要的设备类型,它们各自具有独特的特点和应用场景。在选择时,需要根据具体的配电需求和系统要求来选择合适的设备类型。
