西门子 S7 系列 PLC 的通信功能块（Function Block, FB）是实现不同设备间数据交互的核心工具，常用于 S7-1200/1500 与其他西门子 PLC（如 S7-300/400/1200/1500）或第三方设备的通信。以下是常用 S7 通信功能块的具体使用方法：
一、常用 S7 通信功能块分类
S7 通信主要包括两种方式：
S7 基本通信（S7 Basic Communication）
适用于简单数据交换，常用功能块：S7Client（客户端）和S7Server（服务器）。
S7 通信（S7 Communication）
适用于更复杂的通信需求，常用功能块：PUT/GET（单边通信）、USEND/URECV（非同步发送 / 接收）等。
二、S7Client/S7Server（基本通信）使用步骤
以 S7-1200/1500 作为客户端，与另一台 S7 PLC 通信为例：
-
硬件配置（TIA Portal）
在项目中添加客户端 PLC（如 S7-1214C）和服务器 PLC（如 S7-1511）。
配置两者的以太网地址（如客户端192.168.0.1，服务器192.168.0.2），确保在同一网段。 -

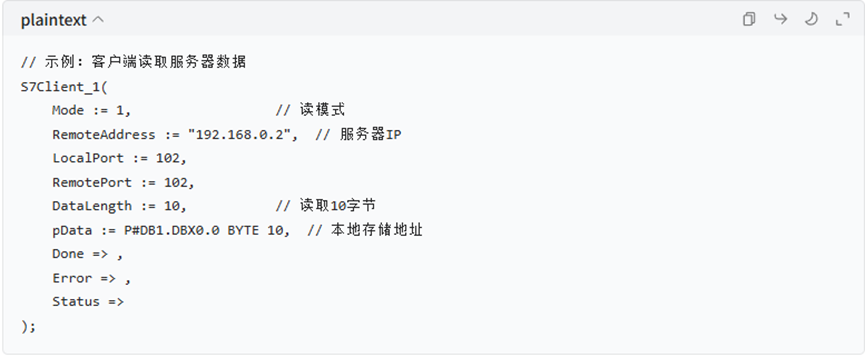

调用 S7Client 功能块（客户端）
功能：客户端主动读取 / 写入服务器的数据。
步骤：
在 OB1（主循环组织块）中拖入S7Client功能块（位于库Libraries > SIMATIC_NET > S7 Basic Communication）。
定义输入参数：
Mode：通信模式（1= 读服务器数据，2= 写服务器数据）。
RemoteAddress：服务器 IP 地址（如"192.168.0.2"）。
LocalPort/RemotePort：本地 / 远程端口（默认102）。
DataLength：数据长度（字节数）。
pData：指向本地数据区的指针（如P#DB1.DBX0.0 BYTE 10，表示读取 10 字节数据到 DB1）。
输出参数：
Done：通信完成（TRUE表示成功）。
Error：错误标识（TRUE表示失败）。
Status：状态码（0表示正常，其他值对应具体错误）。
-
调用 S7Server 功能块（服务器）
功能：服务器被动响应客户端的读写请求。
步骤：
在服务器 PLC 的 OB1 中拖入S7Server功能块。
定义输入参数：
LocalPort：本地端口（默认102）。
pData：指向服务器数据区的指针（如P#DB2.DBX0.0 BYTE 10，允许客户端访问的数据区）。
输出参数同S7Client，用于监控通信状态。
三、PUT/GET（单边通信）使用步骤
PUT/GET 是西门子 PLC 间常用的单边通信方式（仅需在客户端编程，服务器无需额外配置）。 -
硬件配置
确保客户端与服务器 IP 在同一网段，服务器需开启 “允许 PUT/GET 访问”（在 TIA Portal 中，右键服务器 PLC→“属性”→“防护与安全”→“连接机制”→勾选 “允许通过 PUT/GET 进行通信访问”）。 -

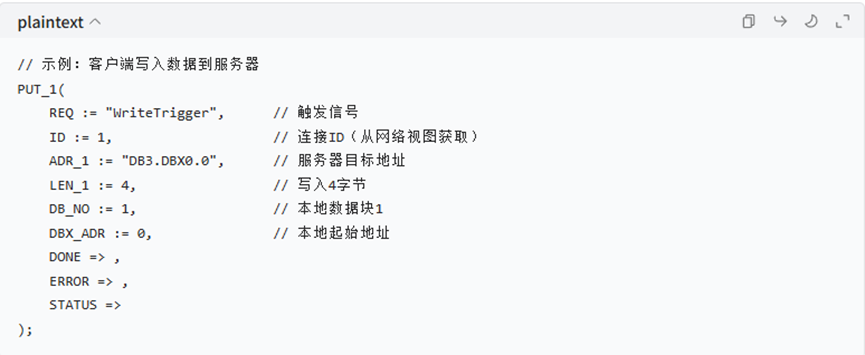

调用 PUT 功能块（客户端写入服务器）
功能：客户端将本地数据写入服务器指定地址。
参数配置：
REQ：触发信号（上升沿有效）。
ID：连接 ID（需在 “网络视图” 中手动创建 S7 连接，自动分配 ID）。
DONE/ERROR/STATUS：状态标识。
ADR_1：服务器数据地址（如"DB3.DBX0.0"）。
LEN_1：写入长度（字节）。
DB_NO/DBX_ADR：本地数据块号和起始地址。
- 调用 GET 功能块（客户端读取服务器）
功能：客户端从服务器读取数据到本地。
参数与PUT类似，ADR_1为服务器源地址，DB_NO/DBX_ADR为本地存储地址。
四、注意事项
通信地址格式：
服务器地址需使用绝对地址（如"DB1.DBX0.0"、"M0.0"），避免使用符号地址。
错误排查：
若Status返回非 0 值，可通过 TIA Portal 的 “在线诊断” 或Status码查询具体原因（如 IP 不可达、端口被占用、权限未开启等）。
数据一致性：
读写数据时需确保客户端与服务器的数据类型和长度一致（如均为INT型占 2 字节）。
连接数量限制：
不同型号 PLC 支持的最大 S7 连接数不同（如 S7-1200 最多支持 8 个客户端连接），需参考硬件手册。
通过上述功能块，可实现西门子 PLC 间高效、稳定的数据通信。实际应用中需根据通信场景（如数据量、实时性要求）选择合适的功能块。
