WinCC是基于PC的HMI系统，适用于对各种行业的生产过程、生产工序、机器设备和工厂进行可视化及操作控制。该系统支持简单的单站系统，同时也支持带有冗余服务器的分布式多站系统，以及基于Web的全球解决方案。WinCC作为整个公司实现信息纵向集成的数据交换枢纽，其强大的功能使其成为工业自动化领域的重要组成部分。
说到这里，给大家普及一下组态和编程的概念。用通俗语言来解释。
组态：假设你买了一堆硬件，硬件之间有通讯，硬件有版本，这些现实中的硬件，对应在软件中的关系，就是组态。组态是PLC编程的第一步，也是最基础的一步。在西门子体系中，组态不正确，无法进行下一步编程等一系列工作。
编程：组态完成后，在博图软件中要下载组态到PLC中。这个过程没有报错，才能进行编程。如果报错，博图软件会阻止你继续进行。编程就是按照客户的工艺要求，对于PLC和其组态的电气元件进行逻辑程序的编制。通俗的说，就是告诉PLC这个大脑，你应该如何控制你下面的这些电气元件，进行指定的动作。
组态和编程这个工作，都可以在博图的STEP 7中完成。那么，就会产生一个问题，STEP 7可以完成，为什么还需要wincc？
wincc是德国人对于视觉化的一个表述。也就是说对于跟眼睛相关想看到的内容，被叫做wincc。由此可见，对于人机交互的界面，例如，触摸屏，PC的显示，中控大屏，这些相关的要素都是和wincc软件相关的。
那么，我们进入正题，wincc

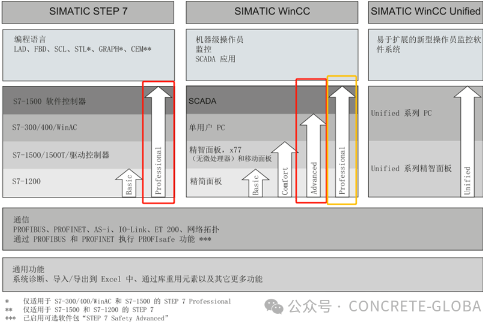

step7和wincc家族图谱：
其中颜色线框中的版本是我们平时用到的比较多的版本。
STEP 7
STEP 7 (TIA Portal) 工程组态软件用于组态 SIMATIC 控制器系列 S7-1200、S7-1500、S7-300/400 和各种软件控制器 (WinAC)。
STEP 7 (TIA Portal) 有2 种版本，具体使用取决于可组态的控制器系列：
• STEP 7 Basic，用于组态 S7-1200
• STEP 7 Professional，用于组态 S7-1200、S7-1500、S7-300/400和软件控制器 (WinAC)
WinCC
WinCC (TIA Portal) 是使用 WinCC Runtime Advanced 或 SCADA 系统 WinCC Runtime Professional 可视化软件组态 SIMATIC 面板、SIMATIC 工业 PC 以及标准PC 的工程组态软件。
WinCC (TIA Portal) 有以下几种版本，具体使用取决于可组态的操作员控制系统：

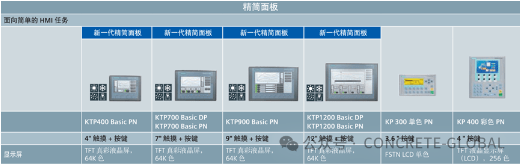

• WinCC Basic，用于组态精简系列面板
WinCC Basic 包含在每款 STEP 7 Basic 和 STEP 7 Professional 产品中。

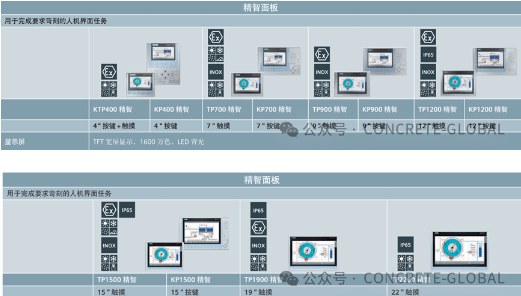

• WinCC Comfort，用于组态所有面板（包括精智面板和移动面板）
• WinCC Advanced，用于通过 WinCC Runtime Advanced 可视化软件组态所有面板和 PC
WinCC Runtime Advanced 一个是基于 PC 单站系统的可视化软件。WinCC Runtime Advanced 可购买带有 128、512、2k、4k、8k 和 16k 个外部变量（带过程接口的变量）的许可。
• WinCC Professional，用于使用 WinCC Runtime Advanced 或 SCADA 系统 WinCC Runtime Professional 组态面板和 PC。WinCC Professional 有以下版本：带有 512 和 4096 个外部
变量的 WinCC Professional 以及“WinCC Professional（最大外部变量数）”。
WinCC Runtime Professional 是一种用于构建组态范围从单站系统到多站系统（包括标准客户端或 Web 客户端）的SCADA 系统。WinCC Runtime Professional 可购买带有 128、512、2k、4k、8k、64k、100k、150k 和 256k 个外部变量（带过程接口的变量）的许可。
• WinCC Unified 用于组态 SIMATIC Unified 精智面板和 Unifi ed 系列 PC。
以上是主要产品线。针对主要产品线，还有可选的选件。这些选件的名称和商城或者样本中的名字一一对应，如不懂，可以对照查询。如下：
STEP 7 和WinCC 工程组态系统的选件
以下跨产品选件可用于 STEP 7 和 WinCC 工程组态系统：
• TIA Portal Multiuser（TIA Portal 项目中多名用户同时操作）
• TIA Portal Test Suite Advanced（样式指南检查及应用测试）
• TIA Portal Cloud Connector（通过 RDP 访问本地接口）
• TIA Portal Teamcenter Gateway（连接 Teamcenter）
• SIMATIC Visualization Architect（基于 STEP 7 项目创建 HMI 数据）
• SIMATIC Energy Suite（能源管理）
• SIMATIC Safe Kinematics（动力系统运动的安全区域和速度监视）
S7-1500 运行系统选件
工程组态系统的以下功能集成在 SIMATIC STEP 7 Professional 和/或 SIMATIC Energy Suite 的工程组态软件包中。可在 CPU 中启用以下功能：
• SIMATIC OPC UA S7-1500（连接 S7-1500 和所有第三方设备）
• SIMATIC ProDiag（对 S7-1500 和 SIMATIC HMI 进行机器和设备诊断）
• SIMATIC Energy Suite S7-1500（能源管理）
• SIMATIC Modular Application Creator（生成 TIA Portal 可执行的软件模块）
STEP 7 工程组态系统的选件
以下选件可用于 STEP 7 工程组态系统：
• SIMATIC STEP 7 Safety Basic/Advanced（F-CPU 的安全程序）
• SIMATIC S7 PLCSIM Advanced（S7-1500 虚拟控制器）
• SIMATIC Target™ for Simulink®（Simulink® 的插件）
• SIMATIC ODK 1500（适用于 S7-1500 软件控制器和 CPU 1518(F) ODK/MFP 的 C/C++ 程
序）
WinCC 工程组态系统和运行系统的选件
SIMATIC 面板以及 WinCC Runtime Advanced 和 WinCC Runtime Professional，都包含有操作员监控机器或设备的所有基本功能。在某些情况下，附加选件可用于扩展功能以扩大可用
任务的范围。
精简面板选件
以下插件可用于精简系列面板：
• WinCC Sm@rtServer（远程操作）
精智面板、移动面板选项
精智面板和移动面板可使用以下扩展选项：
• WinCC Audit（标准应用的审计跟踪和电子签名）
• SIMATIC ProDiag（对 S7-1500 和 SIMATIC HMI 进行机器和设备诊断）
WinCC Runtime Advanced 选件
以下功能扩展适用于 WinCC Runtime Advanced：
• WinCC SmartServer（远程操作）
• WinCC Recipes（配方系统）
• WinCC Logging（记录过程值和报警）
• WinCC Audit（标准应用的审计跟踪）
• SIMATIC ProDiag（对 S7-1500 和 SIMATIC HMI 进行机器和设备诊断）
说明
与 WinCC flexible 2008 不同，基本功能中已包含有 WinCC flexible /Sm@rtService、WinCC flexible /Sm@rtAccess 以及 WinCC fl exible /OPC Server 选件功能。
WinCC Runtime Professional 选件
以下功能扩展适用于 WinCC Runtime Professional：
• WinCC Client（可构建多站系统的标准客户端）
• WinCC Server（对 WinCC Runtime 的功能进行了补充，使之包括服务器功能）
• WinCC Recipes（配方系统，之前为 WinCC / UserArchive）
• WinCC WebNavigator（基于 Web 的操作员监控）
• WinCC DataMonitor（显示和评估过程状态和历史数据）
• WebUX（独立于系统和浏览器，通过 Web 进行操作和监视）
• SIMATIC Information Server 2014（基于 Web 对历史过程数据进行分析和报告，与浏览
器无关）
• SIMATIC Process Historian 2014（工厂范围内对消息与过程数据进行归档的服务器）
• Industrial Data Bridge（可组态到数据库和 IT 系统的连接）
• 冗余（冗余服务器显著提高系统可用性）
• SIMATIC ProDiag（对 S7-1500 和 SIMATIC HMI 进行机器和设备诊断）
说明
与 WinCC V7 不同，WinCC /OPC-Server 和 WinCC /ConnectivityPack 选件的功能都已包含到基本功能中。同样，这些基本功能也包括有 WinCC /ODK 的 Runtime API。
