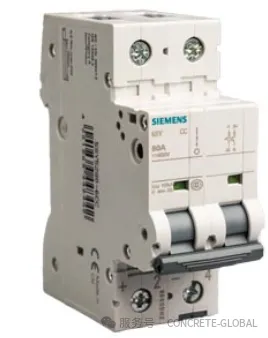

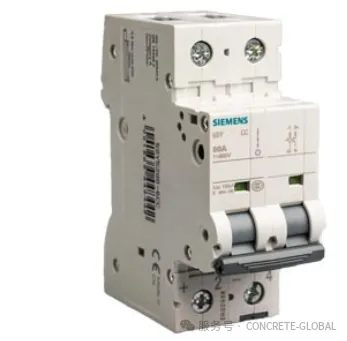

小体积、大分断的终端配电专家-西门子 5SY 微型断路器

西门子 5SY 微型断路器在工业现场并不是“小开关”这么简单，而是一颗可扩展、可通讯、可远程控制的“安全芯”。

一、在工业配电中的 4 大角色

1. 终端设备主保护

   • 机床、焊机、空压机、包装线等 0.37–75 kW 电机馈线

   • 选 D 曲线，额定电流=1.1–1.25×电机额定电流，短路分断 6 kA 或 10 kA 视电网容量而定

2. 控制回路隔离/急停

   • PLC、I/O、阀岛 24 VDC 母线

   • 用 1P 或 2P C 曲线 2–16 A；底部加辅助触点，给 PLC 提供“断路器已分闸”信号

3. 母线槽或电缆分支点保护

   • 配电箱→现场分线箱的三相/单相支路

   • 3P/4P C 曲线 20–63 A，与 5SM9 漏电模块组合，形成“短路+漏电”双保护

4. UPS、光伏、储能直流侧

   • 5SY5 直流型 220/440 VDC，每极 60 VDC，2P 串联可达 440 VDC

   • 直接替代传统熔丝，免维护、可远程复位

二、附件搭配：把“微断”做成“小塑壳”

| 工业需求 | 5SY 附件 | 功能 | 典型接线 |

|---|---|---|---|

| 远程紧急分闸 | 分励脱扣器 (AC230V/DC24V) | PLC 或 ESD 系统一键断电 | 常开触点→脱扣器线圈 |

| 欠压保护 | 欠压脱扣器 | 防止电压跌落时设备重启 | 线圈并联母线 |

| 状态监控 | 辅助触点 (1CO+1CO) | 远程指示合/分闸 | 接入 DCS/SCADA DI 模块 |

| 故障报警 | 故障信号触点 | 过载/短路跳闸后保持信号 | 接入报警灯或上位机 |

| 漏电保护 | 5SM9 漏电模块 | 30 mA–300 mA 可调 | 挂右侧，零序 CT 一体 |

| 远程复位 | 电动操作机构 (SDM) | 就地/远程合闸 | Modbus RTU 通讯可选 |

三、工业场景落地 3 步曲

1️⃣ 环境评估

• 环境温度 >40 °C 时，每高 1 °C 降容 0.8 %

• 振动/冲击大时，加装防振垫片或转接板固定导轨

2️⃣ 选型计算

• 电机回路：In ≥ 1.1×Ie；短路电流校验：Icu ≥ 预期短路电流

• 直流光伏：Isc×1.25 ≤ In ≤ Imax 模块允许反向电流

3️⃣ 系统集成

• 与西门子 3VA 塑壳、8PQ 成套并柜，统一 35 mm DIN 导轨

• 标签统一采用西门子 18 mm 标签条，现场维护一眼定位

四、现场安装技巧

• 上下端子均可进线，方便桥架走向；多股线加冷压端头，扭矩 1.5–2 N·m

• 汇流排前置，检修时无需拆整排；双卡扣设计，单人 30 s 完成更换

• 端子盖 IP20 防指触，配合安全锁扣，满足 GB/T 5226.1 机械电气安全要求

5SY 在工业现场的核心价值是：

“以微型断路器的价格，实现接近塑壳断路器的功能”。

只要按照上述步骤选型、加装附件、做环境降容，就能让这一颗颗 18 mm 宽的“小方块”在机床、产线、光伏汇流箱里发挥大作用，既节省柜内空间，又降低备品备件种类。
