一、软件概述
TIA Portal（Totally Integrated Automation Portal）V21 是西门子于 2025 年发布的最新一代全集成自动化工程平台。作为 STEP 7 与 WinCC 的深度整合版本，V21 在硬件组态、网络配置、工艺对象管理及安全功能等方面进行了全面升级，为 S7-1200、S7-1500、ET 200 分布式 I/O 以及 SINAMICS 驱动系统提供了统一的工程环境。
二、硬件组态功能
2.1 机架式硬件配置
TIA Portal V21 延续了直观的拖拽式机架视图设计，支持以下核心操作：
中央机架配置：通过硬件目录将 CPU、电源模块（PS）、接口模块（IM）及信号模块（SM）拖入机架，系统自动检测地址冲突并分配默认 I/O 地址。
分布式 I/O 扩展：支持 ET 200SP、ET 200MP、ET 200AL 等分布式站点的在线/离线组态，PROFINET 与 PROFIBUS 设备可在同一网络视图中统一管理。
模块参数化：每个 I/O 模块支持通道级参数设置，包括测量类型、滤波时间、诊断中断使能、替代值行为等。V21 新增了对新型模拟量模块（如 AI 8xU/I/RTD/TC HF）的自动量程识别功能。
2.2 硬件兼容性管理
V21 引入了智能设备替换功能：当项目中使用的模块停产或需要升级时，系统可自动推荐替代型号，并迁移原有参数设置，显著降低了硬件变更带来的工程修改量。
三、网络组态功能
3.1 PROFINET 网络配置
作为西门子主推的工业以太网标准，V21 对 PROFINET 的组态能力进一步增强：
拓扑编辑器：支持通过图形化界面定义端口互联关系，实现线型、星型、环型（MRP）及冗余网络（MRPD）的拓扑规划。系统可自动计算网络刷新时间（Update Time）并校验带宽利用率。
介质冗余协议（MRP）：在环网拓扑中，只需勾选"启用 MRP"并指定管理器角色，即可实现断线时的 200ms 内自愈切换。
共享设备（Shared Device）：允许一个分布式 I/O 站同时被多个 CPU 访问，V21 优化了配置向导，可自动分配各 CPU 的子模块访问权限。
3.2 PROFIBUS 与 AS-i 集成
对于既有系统，V21 仍保留对 PROFIBUS-DP 主从站及 AS-i 网关的完整支持。通过 GSD/GSDML 文件导入第三方设备后，可在网络视图中统一管理，实现异构网络的透明化组态。
四、工艺对象与运动控制组态
4.1 运动控制工艺对象（TO）
TIA Portal V21 对 S7-1500T（Technology CPU）的运动控制组态进行了重大优化：
轴配置向导：支持直线轴、旋转轴、模态轴的快速创建，自动关联 SINAMICS V90/S120 驱动器参数。V21 新增了对SINAMICS S200伺服系统的原生支持。
凸轮编辑器（Cam Editor）：图形化凸轮曲线设计工具，支持多项式、直线、摆线等插补方式的直观编辑，并可实时预览主从轴的位移、速度、加速度曲线。
运动机构（Kinematics）：支持 Delta、SCARA、龙门架等标准运动学模型的组态，V21 扩展了自定义运动学接口，允许通过 JSON 文件导入第三方机械臂参数。
4.2 PID 控制工艺对象
V21 的 PID 组态界面增加了
自整定状态机可视化
功能，工程师可实时观察预调节、精确调节、监视三个阶段的切换过程，并直接修改 PID 参数与输出限幅。
五、安全功能组态（F-Systems）
5.1 F-CPU 与 F-I/O 配置安全相关的组态在 V21 中更加严谨与便捷：
安全程序架构：创建 F-CPU 时，系统自动生成 F 运行组（F-runtime group）与 F 程序块。所有安全功能块均带有黄色标识，防止与非安全程序混淆。
F-I/O 参数化：安全输入模块支持 1oo1、1oo2 评估方式的通道级配置；安全输出模块可设置断线检测、交叉电路检测及回读时间。
PROFIsafe 地址分配：V21 支持通过软件自动分配 PROFIsafe 目标地址（F_Dest_Add），并生成安全校验报告，满足 SIL3 / PLe 认证要求。
5.2 安全通信
新增 Open User Communication 安全扩展，允许在标准 TCP/IP 通信中通过 TLS 1.3 加密通道传输安全相关数据，适用于跨网络的安全监控场景。
六、HMI 与可视化组态
6.1 统一的数据管理
TIA Portal V21 的核心优势在于 PLC 与 HMI 的数据一致性管理：
HMI 变量表：通过拖拽方式直接从 PLC 变量表创建 HMI 连接变量，修改 PLC 地址后 HMI 端自动同步。
画面模板与弹出窗口：支持全局画面模板（Screen Template）与可复用弹出窗口（Pop-up Screen）的库化管理，V21 增强了 WinCC Unified 的 SVG 图形渲染性能。
6.2 多设备工程
V21 的多用户工程（Multiuser Engineering）功能支持多名工程师同时编辑同一项目的不同部分（如一人组态 PLC，一人组态 HMI），通过中央服务器进行版本合并与冲突解决。

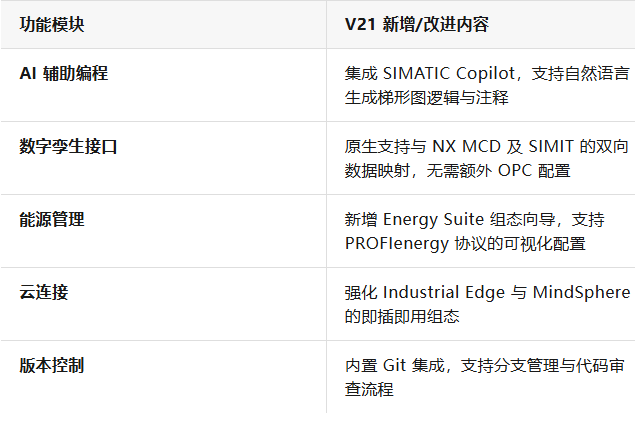

七、V21 版本新增特性
八、总结
TIA Portal V21 的组态功能体现了西门子"全集成自动化"的核心设计理念：从底层 I/O 到顶层 HMI，从单机控制到分布式运动控制，从标准逻辑到安全功能，所有环节均可在统一的工程环境中完成。V21 在保持操作直观性的同时，通过 AI 辅助、数字孪生接口及增强的安全通信能力，进一步降低了复杂自动化系统的工程实施门槛，是面向工业 4.0 时代的强大组态平台。
