西门子SINAMICS系列（G120、V90、S200等变频器、伺服驱动器）通用BOP-2基础操作面板、IOP/IOP-2智能操作面板，完整覆盖面板认知、按键功能、菜单逻辑、启停调速、参数修改、参数备份/恢复、工厂复位、故障诊断、实操步骤与禁忌注意事项，是现场调试、日常运维的标准化操作手册。
一、面板基础认知与核心区别

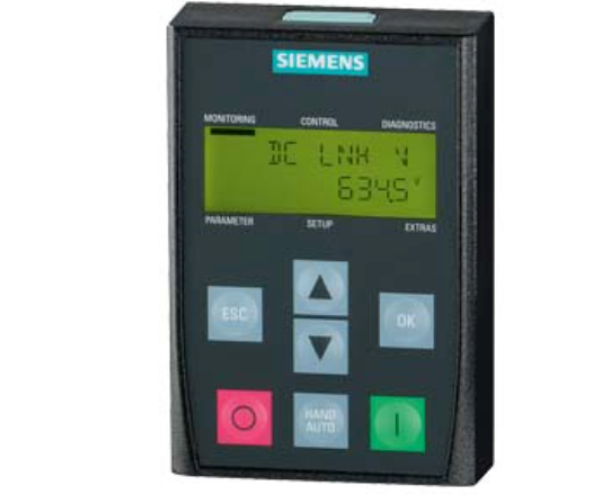

1.BOP-2 基础操作面板
BOP-2为西门子入门级基础操作面板，采用两行英文数码显示屏，无中文界面，按键式操作，结构简洁、耐用性强，适配绝大多数西门子低压变频器、伺服驱动器。核心功能包含设备启停、频率/转速调节、参数查看与修改、基础故障查询、参数掉电保存、简易参数克隆，满足设备基础调试与日常运维需求，性价比高，是工业现场标配基础面板。
2.IOP/IOP-2 智能操作面板
IOP/IOP-2为高端智能操作面板，配备大尺寸液晶显示屏，支持中文菜单、多语言切换、文字故障说明、参数帮助文本，采用滚轮按压操作，部分机型支持触控滑动调速，操作更便捷。除全覆盖BOP-2所有功能外，新增引导式调试、可视化参数分组、详细故障溯源、批量参数管理、固件升级辅助等功能，适合复杂设备调试、批量设备参数匹配、高精度运维场景。
3.两款面板核心差异汇总
- 显示界面：BOP-2纯英文两行数码显示；IOP支持中文、多语言、全屏可视化菜单
- 操作方式：BOP-2实体按键操作；IOP滚轮+按压+可选触控操作
- 功能权限：BOP-2仅基础参数与启停控制；IOP含引导调试、故障详解、参数帮助、固件辅助升级
- 适用场景：BOP-2适配常规简单设备；IOP适配复杂工艺、批量调试、精准运维设备
二、面板按键/操作部件功能详解
1.BOP-2 按键功能（通用标准）
- ESC 返回键：退出当前参数编辑、返回上一级菜单，长按可快速退回主监控界面，取消当前未保存操作
- OK 确认键：进入参数菜单、确认参数修改、保存当前设置，进入下级功能界面
- ▲▼ 上下翻键：切换菜单选项、增减参数数值、翻查故障记录、调整运行频率/转速
- HAND/AUTO 手自动切换键：一键切换设备手动面板控制模式、自动外部端子/通讯控制模式
- 绿色启动键：手动模式下启动驱动器/变频器运行，优先级匹配面板控制参数设置
- 红色停止键：设备正常停机，紧急情况下可快速停机，部分机型支持急停锁定功能
2.IOP/IOP-2 操作部件功能 - 滚轮旋钮：旋转切换菜单、调整参数数值（顺时针增大、逆时针减小）；短按确认选择，长按3秒切换「整体数值修改/单位数修改」模式，精准微调参数
- ESC 返回键：同BOP-2，逐级返回、退出编辑、取消操作
- INFO 帮助键：IOP专属功能，点击可查看当前参数释义、故障详细说明、操作指引，大幅降低调试难度
- HAND/AUTO、启停键：功能与BOP-2一致，部分机型支持触控点击操作
三、核心界面与菜单逻辑
两款面板菜单架构通用，核心分为四大核心界面，上电默认进入监控界面：
1.监控界面（MONITORING）
设备默认首页，实时显示核心运行数据：运行频率/电机转速、输出电流、母线电压、设备状态（停机S_OFF、运行RUN、故障FAULT），无操作时自动常驻该界面。
2.控制界面（CONTROL）
用于手自动模式切换、启停控制、目标转速/频率快速设定，适配手动调试场景。
3.参数界面（PARAMETER）
核心调试界面，可查看、修改、搜索所有设备参数，支持参数分组查询、精准定位参数编号。
4.诊断界面（DIAGNOSTICS）
故障查询、报警记录、设备状态监测、硬件自检信息查看，是设备故障排查核心界面。
四、基础实操核心步骤（必学）
1.面板控制模式切换（前提设置）
若需使用面板启停、调速，需先修改控制源参数（通用核心参数）：
- 控制源参数P0700：设置为1 = 面板按键控制启停
- 频率/转速源参数P1000：设置为1 = 面板按键设定转速/频率
设置完成后，设备切换为HAND手动模式，即可通过面板启停、调速；切换AUTO自动模式则恢复外部端子或通讯控制。
2.参数查看与修改（两种通用方法）
适用于BOP-2/IOP所有机型，操作简单、精准高效：
1.1 按OK键进入主菜单，选择PARAMETER参数界面，进入参数列表
1.2 通过上下键/滚轮翻找目标参数编号，或直接快速检索参数
3.短按OK进入参数编辑状态，数值闪烁即为可修改
1.1 修改方式一：直接上下按键/旋转滚轮，整体增减数值
1.2修改方式二（精准微调）：IOP长按滚轮3秒、BOP-2按移位键，切换单位数修改，逐位调整数值
3.修改完成后按OK确认保存，按ESC退出编辑界面
4.参数掉电保存（关键操作）
所有参数修改后，仅保存在设备RAM临时缓存中，断电后参数会丢失，必须手动保存至ROM固化：
1.1进入参数菜单，找到参数保存功能项（BOP：SAVE；IOP：参数保存）
1.2点击确认执行保存，面板显示保存进度，等待提示保存完成
1.3若设备插入SD卡，参数会同步备份至SD卡，保存过程中禁止插拔SD卡，避免数据损坏、保存失败
五、高级功能操作详解
5.1 参数备份与克隆
BOP-2支持存储1套整机参数，可实现同型号设备参数快速克隆；IOP支持多套参数存储、SD卡批量导出导入，适配批量设备调试。
- 备份流程：菜单进入参数管理 → 备份至面板/SD卡 → 确认等待完成
- 恢复流程：菜单进入参数管理 → 从面板/SD卡恢复 → 确认加载参数 → 重启设备生效
5.2 工厂复位（恢复出厂设置）
设备参数紊乱、调试异常时，可执行工厂复位，清空所有自定义参数，恢复出厂默认状态：
1.进入诊断/参数设置菜单，找到「工厂复位/恢复出厂」功能
2.确认复位指令，面板弹窗二次确认，防止误操作
3.等待复位进度完成，设备自动重启，所有参数恢复出厂值
注意：复位前务必备份有效参数，避免自定义工艺参数丢失。
5.3 故障诊断与报警清除
1.设备报故障时，面板直接显示故障代码（BOP）或中文故障描述（IOP）
2.IOP可按INFO键，查看故障原因、触发条件、解决方案指引
3.排查故障问题后，短按面板红色停止键，即可清除故障报警
4.若故障未消除，报警无法清除，需重新排查硬件、参数、线路问题
5.4 固件升级辅助（IOP专属）
IOP面板可配合SD卡实现驱动器固件升级，菜单内可查看固件版本、启动升级程序，全程可视化进度提示，操作更安全稳定，BOP-2无此功能。
六、日常使用禁忌与注意事项
- 参数修改后必须执行掉电保存，未保存参数断电全部失效，这是现场最常见操作失误
- 参数保存、固件升级、数据读写过程中，严禁断电、插拔SD卡、断开面板连接，防止程序损坏、设备死机
- 工厂复位为高危操作，仅在参数完全紊乱时使用，操作前必须备份有效参数
- 面板启停优先级受P0700参数限制，参数未配置时，面板启停功能无效，无需排查硬件故障
- 禁止暴力按压按键、弯折IOP触控屏幕，避免进水、粉尘堆积，影响面板显示与操作灵敏度
- 手自动切换需在设备停机或空载状态下操作，运行中强制切换可能导致设备转速波动、报警停机
- BOP-2无中文显示，参数调试需对照参数表；优先使用IOP面板，可大幅降低调试故障概率
七、常见问题快速排查
- 面板无法启停设备：检查P0700是否设为1，确认设备处于HAND手动模式，排查外部急停是否复位
- 参数修改后断电丢失：未执行RAM转ROM保存操作，重新修改参数并手动保存固化
- SD卡保存失败：SD卡损坏、读写过程中断电/插拔、卡格式不兼容，更换合规SD卡重新操作
- 面板无显示：检查面板接线是否松动、驱动器是否正常上电、面板是否硬件损坏
- 故障报警无法清除：故障根源未解决，对照故障代码/IOP帮助信息排查硬件、线路、参数问题
