一、R1系统概念
系统冗余R1（以下简称"R1"）是西门子针对过程工业、能源、化工等对可用性要求≥99.999%的场景推出的分布式I/O冗余架构。核心思路是"双接口模块+双PROFINET子网"，让同一I/O设备并行接入两套CPU，实现控制器、网络、接口三重故障切换，保障工艺连续不中断。
二、技术架构
- 硬件层
- I/O站配置两个独立接口模块（典型如ET 200SP HA IM 155-6 PN HA），各自拥有一套MAC/IP地址
- 冗余CPU（目前仅限S7-1500H，固件≥V3.0；PCS 7 + CPU 410H亦可）各与一个接口模块建立"应用关系(AR)" - 通信层
- 两条物理隔离的PROFINET子网；可分别跑MRP环网，也可采用双星形+冗余交换机
- 支持并行冗余协议(PRP)或简单MRP，网络单点故障可在200ms内自愈 - 故障切换逻辑
- RUN-Redundant模式：双CPU同步运算，两条AR同时在线；任何一侧CPU/链路/接口故障，系统自动切换到另一侧，切换时间毫秒级
- RUN-Solo模式：仅主CPU运行，备用CPU离线维护；系统仍可继续生产，可用性略降但仍优于传统S2方案

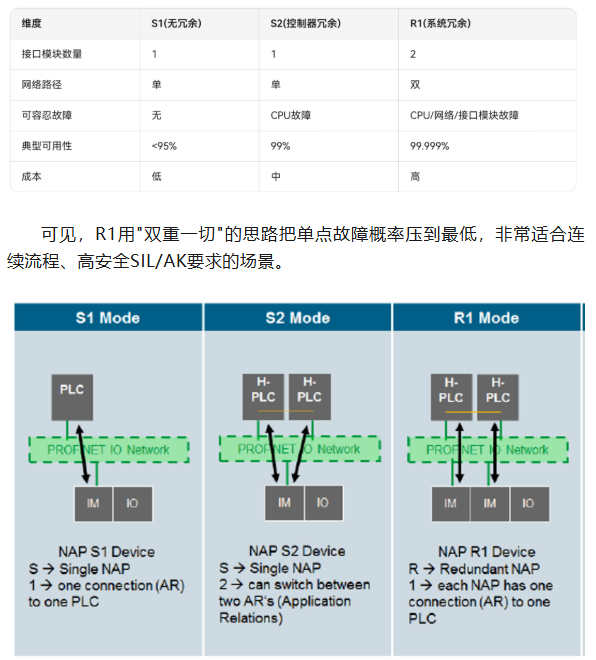

三、与S1/S2方案的对比
四、典型应用- 石油化工：常减压、加氢裂化装置的关键阀门、温度/压力监测
- 核电：反应堆冷却泵、安全级仪控系统
- 制药&精细化工：批次反应釜的温控、压力联锁，避免"停车=报废"
- 长输管线：压气站ESD阀、火气系统(F&G)
五、工程实施要点
- 组态规则
- TIA Portal V18+支持图形化配置，左侧接口模块→H-CPU冗余ID=1，右侧→ID=2
- 拓扑视图里需把两条子网完全隔离，避免生成环路广播风暴 - 诊断与维护
- 在线诊断可直接查看每个接口模块的AR状态、丢包、同步延时
- 建议启用OB70(I/O冗余错误)、OB72(CPU冗余丢失)中断块，记录切换事件并自动发邮件/短信 - 固件与兼容性
- S7-1500R系列仅支持S1/S2，不支持R1；必须使用S7-1500H且固件≥V3.0
- ET 200SP HA的R1接口模块订货号需带"PN HA R1"后缀，普通PN接口无法升级 - 网络规划
- R1+MRP组合是目前高可用"黄金搭档"：CPU→独立MRP环→接口模块1/2
- 若预算充足，再叠加PRP并行冗余协议，可实现物理层零丢包
六、优势与局限
优势- 故障切换最快<10ms，对工艺零扰动
- 支持带电插拔接口模块，维护无需停车
- 与西门子安全系统(F-Systems)无缝集成，可做SIL3/PLe级安全回路
局限 - 硬件成本翻倍，交换机、电缆、IP地址资源同步增加
- 仅高端H-CPU支持，初期投资高
- 配置复杂度高于S2，需要专业网络与拓扑规划
七、发展趋势
- 向"云-边"协同延伸：通过OPC UA/MQTT把R1诊断数据送到MindSphere，实现预测性维护
- 模块化冗余：未来ET 200SP下一代接口或支持"三取二"R2模式，进一步降低共因失效
- 与TSN（时间敏感网络）融合：在千兆TSN主干上同时跑R1、影像、安全数据，简化布线
西门子R1系统以"双重接口+双重网络+双重CPU"三位一体的冗余思路，把分布式I/O的可用性推向新高度。随着流程工业对OEE、安全、环保要求的不断提升，R1正从核电、制药等高端场景逐步下沉至精细化工、食品&饮料等领域，成为高端装备国产化与数字化升级的关键拼图。工程实践中，只要遵循正确的拓扑、固件与组态规范，就能把停机损失压到最低，为企业的安全、高效运行保驾护航。
