CPU 1514SP F-2 PN（6ES7514-2SN03-0AB0）
一、产品定位与概述
6ES7514-2SN03-0AB0 是西门子SIMATIC ET 200SP系列中的高性能故障安全型分布式I/O CPU，属于S7-1500产品家族。该模块作为ET 200SP系统的中央处理单元，专为离散制造技术中对程序范围、网络架构和处理速度有中高要求的工业应用场景设计。
与标准型CPU 1514SP-2 PN（6ES7514-2DN03-0AB0）相比，"F"版本（Fail-safe）集成了PROFIsafe协议支持，可同时满足标准自动化和故障安全应用需求，实现单CPU架构下的混合控制方案。
二、核心技术规格
2.1 存储器架构
该CPU必须配备SIMATIC存储卡方可运行，支持通过存储卡进行固件更新和程序传输。
2.2 处理性能
CPU 1514SP F-2 PN采用优化的处理器架构，具备卓越的指令执行速度：
- 位运算：6 ns（典型值）
- 字运算：7 ns（典型值）
- 定点运算：9 ns（典型值）
- 浮点运算：37 ns（典型值）
这一性能水平使其能够胜任高速计数、精密运动控制和复杂算法运算等实时性要求严格的任务。
三、通信接口与网络架构

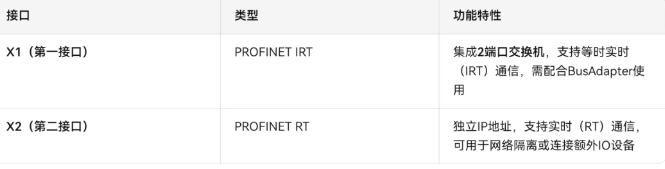

3.1 双PROFINET接口设计
该CPU配备两个独立的PROFINET接口，构建灵活的网络拓扑：
第一接口的2端口交换机支持线型拓扑和介质冗余协议（MRP），而第二接口的独立性使其非常适合作为I-Device（智能设备）接口，实现与上层控制器的高速通信或构建独立的子网。
3.2 通信能力参数
- PROFINET IO设备连接：最多32个（通过AS-i、PROFIBUS或PROFINET总计可连接1000个分布式外设）
- 共享设备支持：支持，最多允许4个IO控制器同时访问
- IRT更新时间：最小250μs（取决于发送时钟和配置）
- 等时模式：支持，最小OB 6x循环周期375μs
3.3 开放式通信协议
除PROFINET外，CPU还支持丰富的工业以太网协议： - TCP/IP：最大数据长度64 KB
- ISO-on-TCP (RFC1006)：最大64 KB
- UDP/UDP-Multicast：最大2 KB（广播时1472字节），支持最多118个组播电路
- OPC UA：内置服务器和客户端功能，支持加密传输和安全策略
- Modbus TCP：支持，最多64个站点
- SNMP/DHCP/DNS/LLDP：标准网络管理协议
四、故障安全特性（Fail-safe）
作为"F"型CPU，6ES7514-2SN03-0AB0集成了完整的故障安全功能：
4.1 PROFIsafe支持
- 内置PROFIsafe V2.4协议支持，无需额外安全通信模块
- 支持通过PROFINET连接故障安全IO设备（F-IO）
- 可实现SIL3/PLe等级的安全控制应用
4.2 安全程序执行 - 支持在标准程序循环中集成安全程序（F-program）
- 安全相关数据在专门的故障安全数据块（F-DB）中管理
- 通过TIA Portal Safety Advanced进行工程组态
五、运动控制与工艺功能

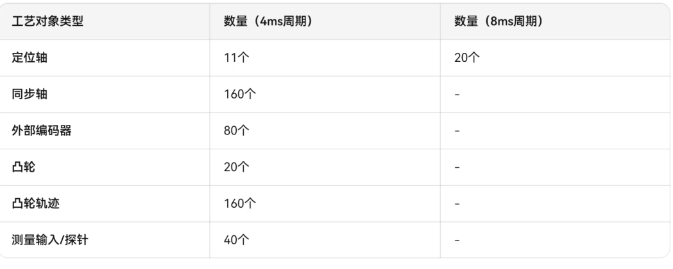

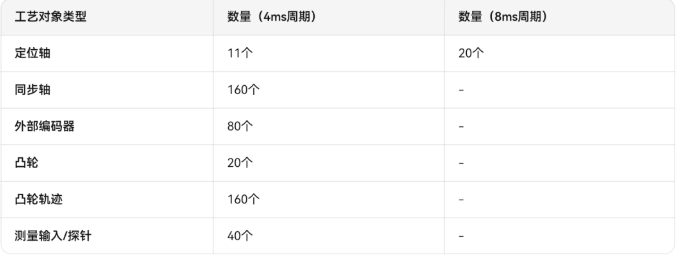

5.1 运动控制资源
注：工艺对象数量会影响PLC循环时间，需通过TIA Selection Tool进行精确计算
5.2 集成PID控制
内置三种优化型PID控制器：
- PID_Compact：通用连续调节PID
- PID_3Step：阀门专用步进PID
- PID_Temp：温度控制专用PID
六、工程组态与诊断
6.1 TIA Portal集成
- STEP 7版本要求：V18及以上（对应固件V3.0）
- 支持固件更新：可通过TIA Portal在线更新CPU固件
- 多用户工程：支持最多8个工程组态系统同时在线调试
6.2 诊断与维护功能 - 诊断缓冲区：最多3200条条目（其中500条断电保持）
- Trace功能：4个可组态Trace，每个最大512 KB存储容量
- Web服务器：集成HTTP/HTTPS服务器，支持自定义网页
- LED状态指示：RUN/STOP、ERROR、MAINT、电源电压和端口LINK状态
- 模块热插拔：支持运行中更换外围模块（Multi-hot swapping）
七、电源与机械规格
八、典型应用场景
CPU 1514SP F-2 PN适用于以下工业场景：
1.紧凑型机器控制：作为分布式I/O站点的本地智能控制器，减少主PLC负荷
2.安全集成应用：单CPU实现标准+安全混合控制，如包装机械、机器人工作站
3.高速运动控制：电子齿轮、凸轮同步、飞剪等需要微秒级响应的应用
4.网络隔离架构：利用双网口实现OT/IT网络分离，保障生产网络安全
5.模块化生产线：通过ET 200SP的插拔式I/O模块实现产线快速重构
九选型与配置建议
9.1 必备附件
- SIMATIC存储卡：必需，用于程序存储和固件更新
- BusAdapter：第一接口（X1）必需，可选：
- BA 2×RJ45（标准以太网）
- BA 2×FC（快速连接）
- BA 2×SCRJ（光纤）
- BA 2×LC（光纤）
- BA LC/RJ45（混合）

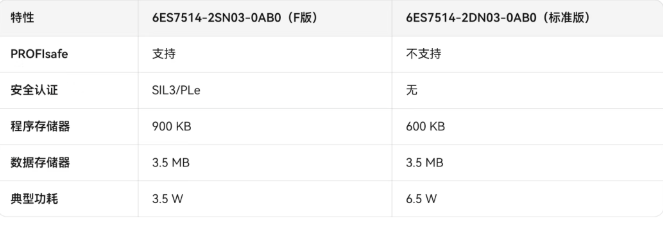

9.2 与标准版对比
十、总结
西门子6ES7514-2SN03-0AB0（CPU 1514SP F-2 PN）代表了ET 200SP分布式I/O系统的顶级性能水平。其900KB程序存储器、3.5MB数据存储器配合6ns位运算速度，加上双PROFINET接口的灵活网络架构和内置故障安全功能，使其成为中高端离散制造应用的理想选择。
该CPU完美诠释了西门子"分布式智能"的设计理念——将计算能力下沉到I/O层级，既减轻了主控制器的通信负荷，又提高了系统响应速度，同时通过标准化接口确保了与TIA全集成自动化平台的无缝兼容。
