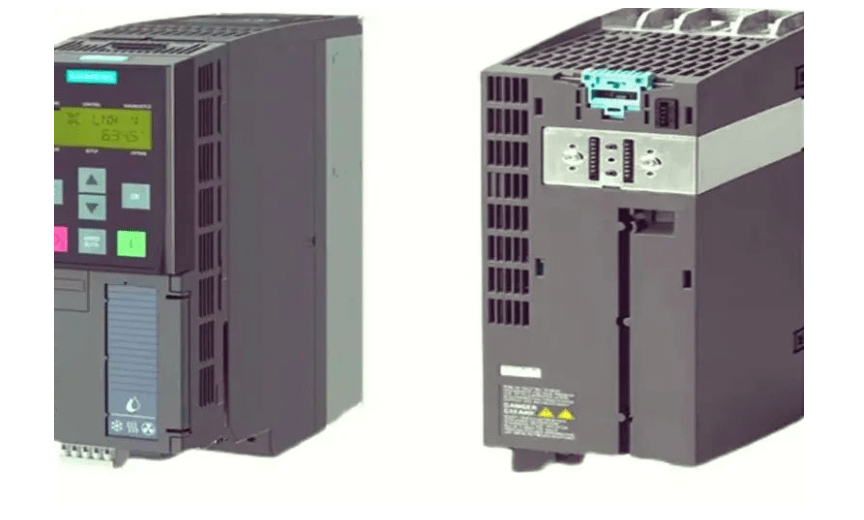

西门子G120与S120变频器内置的PID工艺调节器在功能设计、应用场景和性能特点上存在显著差异，以下从核心功能、参数配置、应用场景及性能优化四个维度展开对比分析：
一、核心功能与架构差异
- G120的PID调节器
基础功能：支持液位、温度、压力等简单闭环控制，适用于风机、泵类等对动态响应要求不高的场景。
架构限制：输出默认绑定至转速设定值（P1070），需通过参数P1501=1解除绑定，方可接入第三方物理量（如扭矩、位置）。
动态性能：模拟量响应速度较慢（阶跃响应10秒以上），适合稳态控制，瞬态响应能力不足。
- S120的PID调节器
高级功能：支持液位、温度、浮动辊位置、拉力等复杂控制，具备双可缩放设定值、自由电动电位器及斜坡函数发生器。
架构灵活性：微分通道可接入控制差或实际值通道，支持更复杂的控制逻辑。
动态性能：未明确提及具体响应时间，但基于工程型变频器定位，动态性能优于G120。
二、参数配置与操作逻辑
- G120参数配置
使能PID：设置P2200=1。
给定值来源：通过PN通信（P2253=r2050.1）或模拟量AI0（P2253=r755.0）。
反馈值：P2264=r755.0（模拟量AI0）。
PID参数：比例增益（P2280）、积分时间（P2285）、微分时间（P2274）。
单位切换：如压强控制需设置P595=3（选择[bar]）、P596=10（100%反馈对应10bar）。
- S120参数配置
PID参数：比例（P）、积分（I）、微分（D）参数需根据控制对象动态特性调整，优化过程可能涉及电机模型参数识别及PI调节器自优化。
逻辑反参数：P2306=0（正逻辑）或1（反逻辑），避免手动调换设定值与实际值连接。
自整定功能：支持自动优化PID参数，减少手动调试工作量。
三、应用场景与适用性
- G120适用场景
风机风速闭环：通过风速仪传感器实现恒风速控制，PID参数时间常数较大（十几秒至几十秒）。
恒压供水：通过压力传感器实现水泵恒压控制，适合对动态响应要求不高的场合。
恒温控制：结合温度传感器实现加热/冷却系统恒温控制。
- S120适用场景
高精度位置控制：如浮动辊位置控制，需快速响应外部扰动。
复杂张力控制：如拉力控制，需精确调节电机输出扭矩。
多变量协同控制：如液位与流量协同控制，需支持双可缩放设定值。
四、性能优化与扩展功能
- G120性能优化
自适应功能：固件版本V4.7.13后支持PID调节时间常数自适应，提升复杂工况适应性。
微调功能：设置P2251=1，实现目标值快速接近后的微调修正。
f(x)运算功能：支持螺旋桨特性等非线性控制，无需外部运算。
- S120性能优化
参数自优化：基于电机模型参数识别，自动调整PI调节器参数。
动态响应调节：通过调整P、I、D参数，优化曲线振荡、偏离及波动周期。
多区控制与级联控制：支持更复杂的控制策略，适应高端工业应用需求。
