一、产品组合概述
在工业、商业乃至数据中心项目中，电缆桥架的“快装、可靠、美观”已经成为设计方的核心诉求。OBO 将 Magic FS 直线连接件与 MKS-Magic® 110 无孔 FS 桥架配对推出，形成一套“无需螺丝、一步卡紧”的完整直线段系统，实现“零工具、零损耗、零后期维护”的快速安装体验。

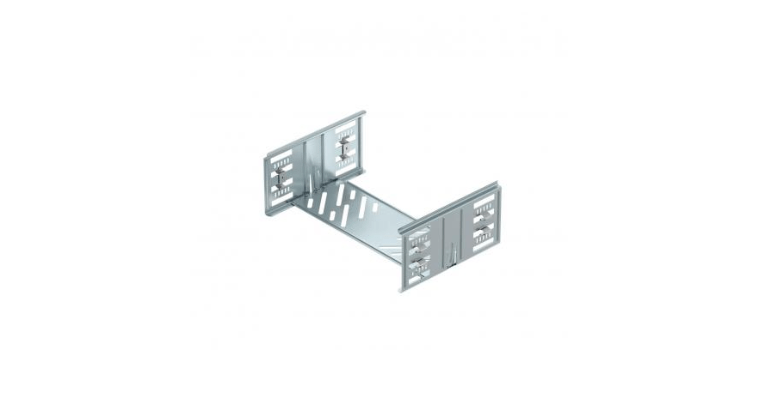

二、Magic FS 直线连接件 – 三大关键词
- 无螺丝卡紧
专利卡爪结构，仅需 90° 旋转即可锁紧桥架侧板，单人 3 秒完成一段连接 。
- 全尺寸覆盖
高度 35 mm–110 mm、宽度 50 mm–600 mm 的桥架均可选用对应连接件，锌层厚度 ≥12 µm，盐雾试验 480 h 无红锈 。
- 通用兼容性
专为托盘式桥架设计，不适用于梯式或网格式桥架，确保机械与电气连续性一次到位 。
三、MKS-Magic® 110 无孔 FS 桥架 – 四大亮点
- 无孔封闭结构
侧板与底板均无冲孔，防尘、防碎屑掉落，特别适合食品、制药、洁净室及数据中心冷通道场景 。
- 高承载、轻自重
1 mm 钢板辊压成型，110 mm 高度、100 mm 宽度下，2 m 支撑间距允许载荷 1.3 kN/m，重量仅 3.3 kg/m 。
- 标准 3 m 定尺
出厂 3050 mm 整支包装，减少现场切割；可用截面积 108 cm²，满足大截面动力或光纤槽道需求 。
- 绿色环保
产品碳足迹 6.29 kg CO₂e/米（从摇篮到大门），符合 ISO 14064 及 EN 15804 要求 。
四、系统级优势
• 安装效率提升 70 %：Magic FS 连接件免螺丝，与 3 m 整支桥架搭配，单人日敷设量可达 300 m。
• 电气连续性可靠：连接件与桥架锌层间形成金属-金属接触，接地电阻 < 5 mΩ，无需另加跨接线。
• 后期扩容零损伤：解锁卡扣即可无损拆除，扩容或改线时桥架可重复利用，降低全生命周期成本。
五、典型应用
• 数据中心冷通道：无孔 FS 桥架防止光纤被冷气流携带尘埃污染；Magic FS 卡紧结构避免任何金属屑掉落。
• 食品车间：封闭桥架杜绝清洗水及原料粉尘进入电缆层，满足 HACCP 卫生要求。
• 制药洁净室：锌层表面可选环氧粉末涂层，达到 ISO 14644-1 7 级洁净度要求。
• 商业综合体：3 m 定尺 + 无螺丝连接，夜间停业 4 小时内即可完成 2 层 200 m 主干桥架改造。
六、选型速查
桥架型号 高度×宽度 板厚 支撑距 2 m 载荷 产品编码
MKSMU 110 FS-100 110×100 mm 1 mm 1.3 kN/m 6059382
MKSMU 110 FS-200 110×200 mm 1 mm 1.3 kN/m 6059386
MKSMU 110 FS-300 110×300 mm 1 mm 1.3 kN/m 6059388
配套连接件
| Magic FS 型号 | 适用桥架高度 | 连接长度 | 产品编码 |
|----------------------|--------------|----------|----------|
| Magic FS-110-200 | 110 mm | 200 mm | 6069xxx |
另：具体编码请根据项目尺寸在 OBO 官网或样本中查询。
OBO Magic FS 直线连接件与 MKS-Magic® 110 无孔 FS 桥架的强强联合，把“快装、洁净、高强”三大需求整合为一套即插即用的系统解决方案。无论是新建项目抢工期，还是旧改现场零停工，它都能让电缆敷设变得前所未有的简单、安全与可持续。
