OBO桥架表面处理技术–从基础防腐到高端防护

表面处理技术的重要性
在现代电气安装系统中,电缆桥架作为承载和保护电缆的关键组件,其表面处理质量直接关系到整个系统的使用寿命和安全性。德国

OBO

作为桥架制造领域的领导者,提供从基础防腐到高端防护的全系列表面处理解决方案。本文将系统介绍

OBO桥架的五种主要表面处理技术:电镀锌(G)、带钢镀锌(FS)、热浸镀锌(FT)、双镀(DD)和不锈钢(VA),帮助工程技术人员做出科学选型。

file

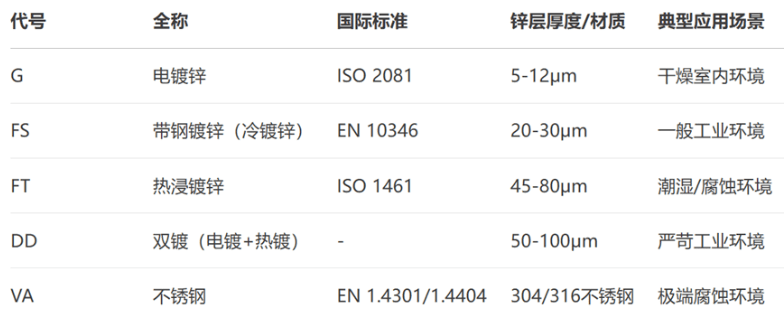

表面处理代号对照表

file

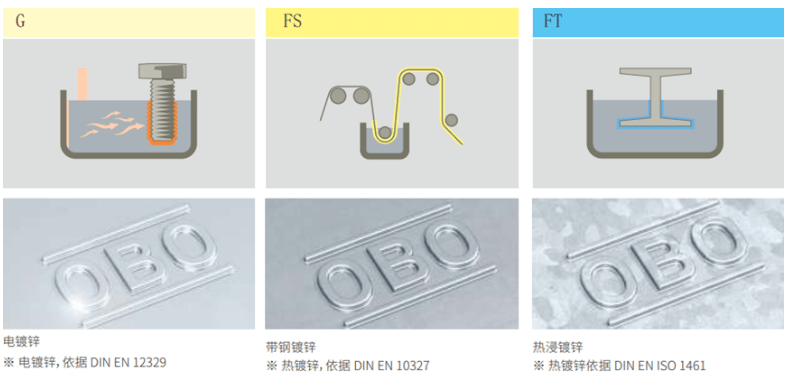

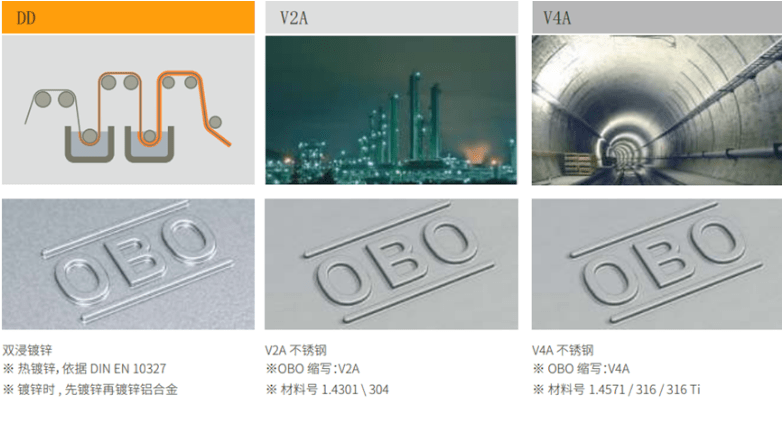

钢制产品表⾯处理分为:
电镀锌(G)、带钢镀锌(FS)、热浸镀锌(FT)、双镀(DD)、不锈钢(VA)

file

file

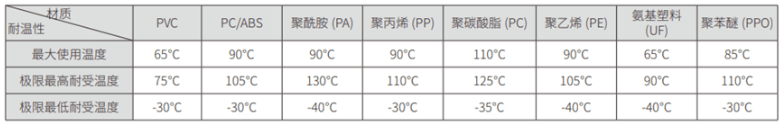

常⻅塑料材料耐温性

file

一、电镀锌(G):经济实用的基础防护电镀锌(Galvanized)是OBO桥架最基础的处理工艺,代号为G。该工艺通过电解作用在钢材表面沉积锌层,形成阴极保护。

技术特点:

锌层厚度:5-12微米

工艺温度:常温电镀

表面特性:光滑均匀,可保持钢材原色

盐雾测试:72小时无红锈

优势分析:

成本效益比高,比热镀锌便宜约30-40%

加工精度高,适合精密连接件

表面光洁度好,无需额外处理

适用场景:

干燥的室内环境(办公楼、商场等)

短期使用(5-8年)的临时设施

预算有限的一般项目

维护要点:

避免机械刮擦

定期检查连接处锌层完整性

相对湿度建议保持在60%以下

二、带钢镀锌(FS):高效稳定的工业化选择

带钢镀锌(Full Surface galvanized steel),代号FS,采用先进的连续镀锌工艺,先对钢带整体镀锌后再加工成型。

工艺创新:

连续生产线:钢板开卷→清洗→镀锌→冷却→成型

锌层控制:通过气刀精确调控厚度

典型基材:DX51D+Z镀锌钢带

性能参数:

锌层重量:140-200g/m²(双面)

锌层厚度:20-30微米

盐雾抵抗:480小时无红锈

应用优势:

生产效率高,适合大批量生产

锌层均匀性好,公差控制在±5%

切口防腐性能优于普通电镀锌

工程案例:

汽车制造厂电气系统

物流仓储中心配电网络

中湿度工业厂房(相对湿度≤75%)

特殊处理:

切口处建议采用:
锌基修补漆(含96%锌粉)
冷镀锌处理
专用防腐胶带包裹

三、热浸镀锌(FT):重防腐的标准解决方案
热浸镀锌(Hot-dip galvanized),代号FT,是OBO桥架在中高腐蚀环境下的标准配置。
工艺流程:

  1. 脱脂清洗(碱性溶液)
  2. 酸洗除锈(盐酸,浓度10-15%)
  3. 助镀处理(氯化锌铵溶液)
  4. 热浸镀锌(445-465℃纯锌液)
  5. 离心去余锌
  6. 水冷固化
    关键参数:
    • 锌层厚度:45-80微米
    • 锌层附着力:≥3N/mm²
    • 使用寿命:15-25年(C4环境)
    技术优势:
    • 锌铁合金层提供双重保护
    • 自我修复功能(锌的牺牲阳极作用)
    • 适应温度范围宽(-40℃至150℃)
    选型指南:
    • 沿海地区(距海岸线>500米)
    • 工业区(中等化学污染)
    • 高湿度环境(如造纸厂、酿酒厂)
    质量验证:
  7. 外观检查:锌层连续、无漏镀
  8. 厚度测试:磁性测厚仪检测
  9. 附着测试:划格法(1mm方格)

四、双镀处理(DD):极端环境的终极防护
双镀(Double Dip)工艺,代号DD,结合了电镀锌和热浸镀锌双重优势。
复合工艺详解:

  1. 第一层:电镀锌(10μm)确保基体全覆盖
  2. 第二层:热浸镀锌(60μm)提供厚保护
  3. 复合锌层:总厚度70-100μm
    性能突破:
    • 盐雾试验:2000小时无红锈
    • 耐磨性能:比单一热镀锌提高3倍
    • 使用寿命:25-30年(C5环境)
    典型应用:
    • 化工厂区(耐酸碱蒸汽)
    • 海上平台(高盐雾环境)
    • 隧道工程(潮湿+机械振动)

成本分析:

虽然初期成本比热镀锌高约35%,但:
• 维护周期延长50%
• 全生命周期成本降低40%
• 故障风险减少60%

五、不锈钢(VA):顶级防腐的贵族之选
不锈钢(V2A/V4A)桥架,代号VA,提供无与伦比的耐腐蚀性能。
材质科学:
VA1:304不锈钢(18Cr-8Ni)
VA2:316L不锈钢(16Cr-10Ni-2Mo)
氮强化型:提高强度30%
表面处理选项:

  1. 标准2B面:冷轧光亮退火
  2. 拉丝处理:美观防指纹
  3. 电解抛光(EP):提高耐蚀性
    性能参数:
    • 氯离子耐受:316L可达1000ppm
    • 使用温度:-200℃至400℃
    • 理论寿命:30年以上
    特殊应用:
    • 食品制药(符合FDA标准)
    • 核电站安全区
    • 深海石油设施
    选型建议:
    • 优先考虑316L的场合:
    o 海水直接接触
    o 高氯化物环境
    o 强酸性介质(pH<3)
    工程选型决策树
  4. 确定环境腐蚀等级(ISO 9223):
    C1(低)→ 可选G
    C2(中)→ FS/FT
    C3(较高)→ FT
    C4(高)→ FT/DD
    C5(极高)→ DD/VA
  5. 评估机械应力:
    o 高振动→ DD/VA
    o 常规→ FT
    o 静态→ G/FS
  6. 考虑美观要求:
    o 显眼区域→ VA/粉末喷涂
    o 隐蔽安装→ G/FT
  7. 计算生命周期成本:
    短期使用→ G
    10-15年→ FT
    20年+→ DD/VA
    维护与检测规范
  8. 定期检查周期:
    C3环境:每年1次
    C4环境:每半年1次
    C5环境:每季度1次
  9. 关键检查点:
    o 连接部位
    o 切口断面
    o 异种金属接触处
  10. 修复技术:
    o 锌基修补漆(含96%锌粉)
    o 冷喷锌技术
    o 不锈钢专用修补剂

file

OBO桥架多样化的表面处理方案,为各类工程环境提供了精准的防腐解决方案。从经济的电镀锌到顶级的不锈钢,每种技术都有其独特的价值定位。明智的选择不仅需要考虑初期成本,更应着眼于全生命周期的综合效益。建议工程项目根据具体环境参数、设计寿命和预算限制,选择最合适的表面处理技术,确保电气系统的长期安全可靠运行。
