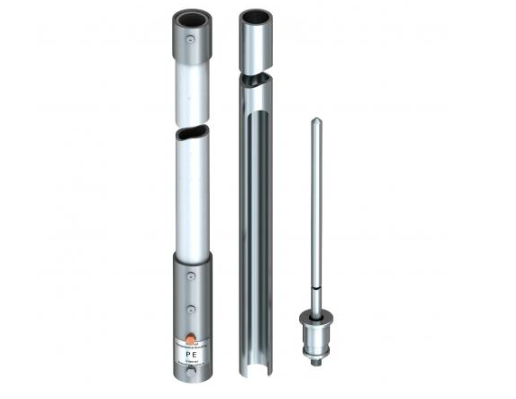

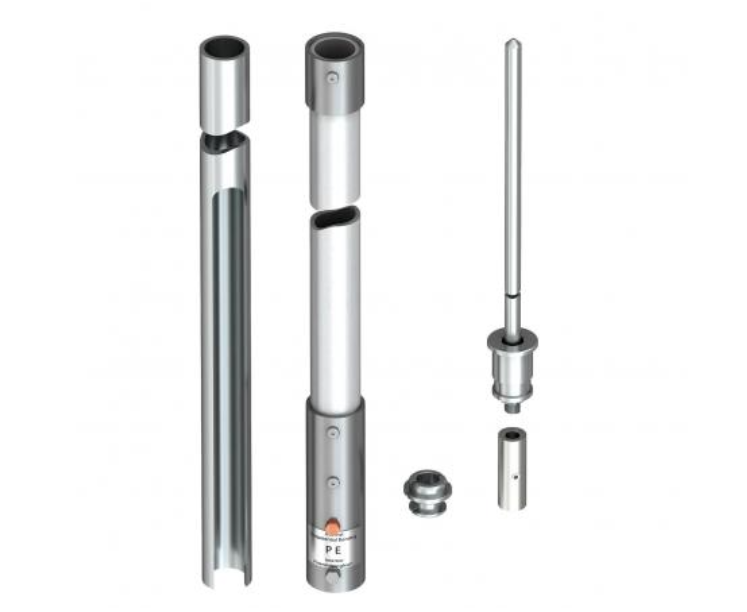

OBO 绝缘接空杆（官方中文名称为“绝缘接闪杆”）是德国 OBO Bettermann 专为直击雷防护系统开发的一款高压绝缘支撑/接闪组件。该产品以“玻璃钢绝缘杆＋内置 isCon® 引下线”为核心结构，既能把雷电能量安全导入接地系统，又能在雷击时保持对建筑物金属构件、外墙及屋面设备的高绝缘隔离，避免侧闪和二次电弧危害。以下从技术特性、产品系列、典型场景及安装要点四个维度为您全面解读。
一、核心技术特性
-
高压绝缘：整杆采用高强度玻璃钢（FRP）拉挤成型，体积电阻率≥10¹⁴ Ω·cm，工频耐压≥100 kV（1 min 无击穿），在 200 kA 雷电流冲击下无闪络。
-
内置同轴引下线：出厂时已在杆体中心腔体预敷设 OBO isCon® 铜包钢多股线（截面积 50 mm²），与杆体一次成型，避免现场穿线误差，降低电感。
-
抗风性能：按 DIN EN 1991-1-4（欧规风荷载）设计，通过 1.4 kN/m² 风压测试，L8（8 m）型号在 0.5 kN/m² 基本风压地区可独立安装，无需额外拉线。
-
全绝缘连接：顶部采用环氧绝缘端子与接闪针（避雷针）连接，底部通过绝缘法兰与屋面金属或接地系统隔离，实现“全链路绝缘”。
-
检测合规：依据 VDE V 0185-561-8 / IEC TS 62561-8 完成型式试验，并取得 CE、RoHS 认证。
二、产品系列与选型
| 型号 | 整体长度 L | 有效保护半径 | 产品编码 | 包装 | 适用场景示例 |
| isFang IN L4 | 4000 mm | 约 45 m | 5408854 | 1 根/箱 | 别墅、小型屋面设备 |
| isFang IN L6 | 6000 mm | 约 65 m | 5408856 | 1 根/箱 | 商业综合体女儿墙 |
| isFang IN L8 | 8000 mm | 约 85 m | 5408858 | 1 根/箱 | 工业厂房、屋面光伏 |
| isFang IN L10 | 10000 mm | 约 100 m | 5408860 | 1 根/箱 | 机场、车站大屋面 |
保护半径按 IEC 62305 附录 E 滚球法计算（h＝杆高，滚球半径 45 m）。
三、典型应用场景
-
屋面分布式光伏：组件支架金属件密集，常规接闪带易形成感应环流，采用绝缘接闪杆可把雷电流直接引入专用下引线，避免对组串逆变器产生地电位抬升。
-
机场雷达站/卫星天线：对电磁屏蔽要求高，绝缘杆可防止直击雷电流沿天线基座进入机房。
-
石化储罐区：罐顶呼吸阀、量油孔处安装绝缘接闪杆，消除雷电侧闪引燃油气的风险。
-
古建筑防雷：在不破坏原有屋脊外观的前提下，通过 isFang 抱箍固定，实现“隐蔽式”直击雷防护。
四、安装与维护要点
-
固定方式：标配 isFang 不锈钢抱箍，可直接锁紧在混凝土屋面、女儿墙或钢构檩条；抱箍间距 ≤1.2 m，确保抗风。
-
引下线接续：杆底出厂预留 M10 铜鼻，与 OBO isCon® 引下线或 50 mm² 铜排压接，搭接长度 ≥100 mm，搭接电阻 ≤0.05 Ω。
-
接地系统：推荐与建筑物环形接地网两点连接，形成冗余路径；接地电阻按 IEC 62305 建议 ≤10 Ω。
-
年度巡检：检查杆体表面无龟裂、绝缘法兰无放电痕迹、紧固件扭矩；每 3-5 年用 5 kV 兆欧表复测绝缘电阻，若＜500 MΩ 需更换。
OBO 绝缘接空杆集“高压绝缘、同轴引下、快速安装”于一体，是现代直击雷防护系统实现“精准拦截、绝缘隔离、低电感泄放”的关键节点。无论是新建光伏屋面还是高电磁敏感设施，只要需要兼顾直击雷保护与内部设备安全，它都能提供可靠、规范且符合国际标准的解决方案。
