一、产品概述与技术特性

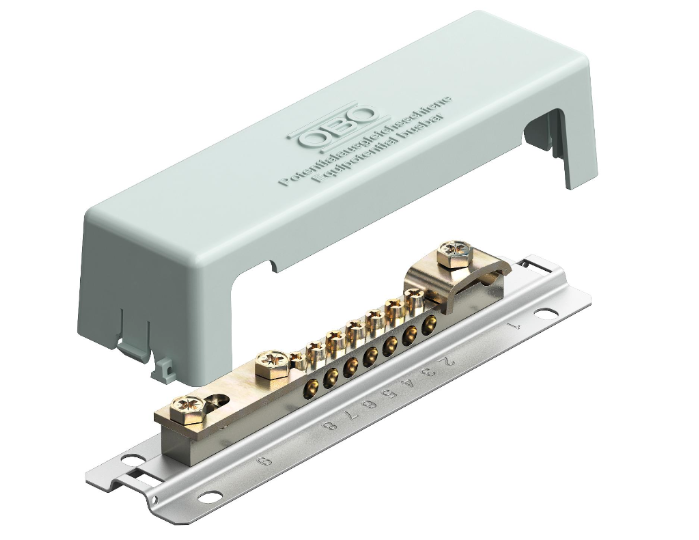

OBO 1809系列等电位汇流排是德国OBO Bettermann公司推出的专业等电位连接装置，主要用于建筑物及工业设施的等电位连接和防雷等电位连接系统。该系列产品包括1809（塑料底座）和1809M（金属底座）两种型号，均符合DIN VDE 0100-410/-540等电位连接标准和DIN VDE 0185-305防雷等电位连接标准。
核心技术参数：
- 材质结构：聚苯乙烯罩盖（灰色，可密封/贴标签），镀镍黄铜接触条，镀锌钢螺钉和夹板
- 雷电承载能力：100 kA（10/350 μs）雷电流
- 连接能力：7根最大25 mm²单股或多股导线，或最大16 mm²细芯导线；1根Rd 8-10圆形导体；1根最大FL30扁平导体
- 防护等级：IP20（室内使用），部分型号具备抗紫外线特性
- 工作温度：-40℃至+80℃
二、核心功能与工作原理
2.1 等电位连接功能
等电位汇流排的核心作用是消除不同金属部件之间的电位差，防止因雷击、静电或故障电流引起的电位差对设备和人员造成危害。当雷电流或故障电流通过时，汇流排将各连接点的电位迅速拉平，避免产生危险的接触电压和跨步电压。
2.2 防雷保护机制
在防雷系统中，1809系列汇流排作为等电位连接的关键节点，能够：
- 将雷电流快速、均匀地泄放入地
- 降低接地系统的冲击接地电阻
- 防止雷电电磁脉冲在金属构件间产生火花放电
- 保护电子设备免受感应雷击损坏
2.3 型号选择要点
1809与1809M的主要区别在于底座材质：塑料底座（1809）绝缘性能优异，适用于腐蚀性环境；金属底座（1809M）导电性能更好，但需注意绝缘处理。实际选型需根据安装环境、接地系统要求及预算综合考量。
三、典型应用场景
3.1 建筑电气系统
高层建筑与公共建筑：在建筑物总等电位连接箱（MEB）和局部等电位连接箱（LEB）中，1809系列汇流排作为核心连接点，将建筑物内的金属管道、金属构件、设备外壳、防雷引下线等可靠连接，形成等电位连接网络。特别适用于数据中心、医院、学校等对电气安全要求较高的场所。
安装要点：
- 应安装在便于维护的位置，距地面高度不低于0.3m
- 连接导线应使用黄绿双色线，截面积符合规范要求
- 所有连接点应使用专用接线端子，确保接触可靠
3.2 工业防雷系统
石化、化工行业：在防爆区域、易燃易爆场所，1809系列汇流排用于设备外壳、管道、金属构架的等电位连接，防止静电积累和雷击引起的火花放电。塑料底座的1809型号在腐蚀性环境中更具优势。
案例说明：某大型石化企业罐区改造项目中，在储罐区、泵房等关键位置安装OBO 1809汇流排，与接地系统、防雷引下线形成完整的等电位连接网络。项目实施后，雷击事故率降低85%，设备故障率显著下降。
3.3 通信与数据中心
通信基站与数据中心：在通信机房的等电位连接系统中，1809系列汇流排用于连接机柜、走线架、电源设备、信号设备等金属部件，形成等电位连接网络，有效抑制电磁干扰，保护敏感电子设备。
技术优势： - 镀镍黄铜接触条确保低接触电阻（<0.1Ω）
- 多路连接能力满足复杂布线需求
- 可贴标签设计便于维护管理
3.4 轨道交通系统
地铁、高铁站场：在轨道交通的变电所、信号机房、站台设备区，1809系列汇流排用于等电位连接，防止雷击和故障电流对信号系统、供电系统造成干扰。金属底座的1809M型号在需要良好导电性能的场合更具优势。
四、安装施工要点
4.1 安装前准备 - 位置选择：应安装在干燥、无腐蚀性气体、便于操作的位置
- 基础处理：墙面或安装面应平整、牢固，金属底座需做好绝缘处理
- 工具准备：剥线钳、压线钳、螺丝刀、万用表等
4.2 安装步骤
1.固定汇流排：使用配套螺钉将汇流排固定在预定位置，确保牢固
2.连接接地线：首先连接主接地线（截面积不小于25 mm²）
3.连接设备线：按规范要求连接各设备接地线，注意导线截面积匹配
4.检查连接：使用万用表测量各连接点电阻，确保接触良好
5.安装罩盖：确认所有连接无误后，安装罩盖并密封（如需要）
4.3 注意事项 - 严禁将不同电压等级的接地线混接在同一汇流排上
- 连接导线应预留适当余量，避免受力
- 定期检查连接点是否松动、腐蚀
- 雷雨季节前应进行专项检查
五、维护与检测
5.1 日常维护
- 每季度检查一次连接点紧固情况
- 检查罩盖密封性，防止灰尘、潮气侵入
- 观察连接点有无氧化、腐蚀现象
5.2 定期检测 - 年度检测：使用接地电阻测试仪测量汇流排与接地极之间的电阻，应≤1Ω
- 雷击后检查：如发生雷击，应立即检查汇流排及连接线是否受损
- 专业检测：每3年由专业机构进行全面检测，包括导通性测试、绝缘电阻测试等
六、应用效益分析
6.1 安全效益 - 显著降低雷击事故风险，保护人员安全
- 减少设备因电位差造成的损坏
- 提高系统整体可靠性
6.2 经济效益 - 延长设备使用寿命，降低维护成本
- 减少因雷击造成的生产中断损失
- 符合国家规范要求，避免处罚
6.3 社会效益 - 提升公共建筑、工业设施的安全水平
- 符合绿色建筑、智慧城市发展要求
OBO 1809系列等电位汇流排作为电气安全系统的重要组成部分，在建筑、工业、通信、交通等多个领域发挥着不可替代的作用。其优良的雷电承载能力、可靠的连接性能以及灵活的安装方式，使其成为等电位连接系统的优选产品。在实际应用中，应严格按照规范要求进行设计、安装和维护，充分发挥其安全防护功能，为各类设施的安全运行提供坚实保障。
随着电气安全要求的不断提高和防雷技术的持续发展，等电位连接系统的重要性日益凸显。OBO 1809系列产品以其成熟的技术、可靠的品质和广泛的应用实践，将继续在电气安全领域发挥重要作用。
