西门子 6ES7 500-0HP00-0AB0（系统套件订货号，内含 2 套 CPU 1517H-3 PN 及相关同步部件）是 SIMATIC S7-1500H 冗余控制器家族的旗舰组合，专为“停机即灾难”的高可用性场景而设计。它通过“双 CPU 并行+光纤同步”架构，把冗余切换时间压缩到 50 ms 以内，实现对工艺、数据、通信的“零感知”接管，是目前西门子 TIA 平台中集成度最高、易用性最好的硬件级冗余方案 。
一、核心构成
-

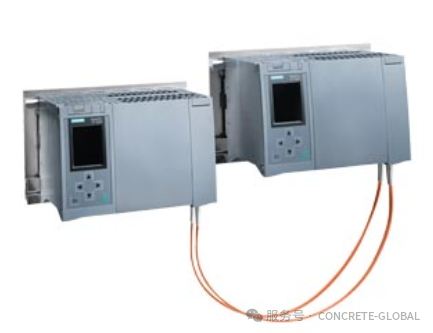

2 × CPU 1517H-3 PN（6ES7 517-3HP00-0AB0）
• 2 MB 工作存储器 + 8 MB 数据存储器，位指令 3 ns
• 集成 3 个 PROFINET 接口（带 MRP 环网支持）
• 内置 Web-Server、Trace、Security 芯片，支持 PROFIsafe 与 OPC UA
-
4 × 同步模块（6ES7 960-1CB00-0AA5）
• 双工光纤，最远 200 m，抗电磁干扰
-
2 × 同步线缆（1 m，即插即用）
-
存储卡与负载电源按需另配
二、技术亮点
• 双活冗余：主/备 CPU 同时运算，RAM 镜像每周期比对，故障时备机立即升主，程序指针、保持性数据、I/O 映像无缝衔接 。
• 环网自愈：基于 PROFINET MRP，断线、断交换机 200 ms 内恢复，所有节点保持可访问 。
• 在线热插拔：CPU、同步模块、I/O、交换机均可运行中更换，停机时间 0 h。
• 安全一体：同一硬件既可跑标准程序，也可跑 SIL3/PL e 安全程序，省去独立安全 PLC 。
• 工程“零额外量”：在 TIA Portal 里像单 CPU 一样组态，冗余同步、数据对齐、切换逻辑由系统自动完成，用户程序无需修改 。
三、典型应用领域
-
石油天然气：海上平台、长输管线、LNG 罐区——停电或 PLC 宕机会引发泄漏、爆炸、环保事故。
-
化工/制药：反应釜连锁、批次控制（Batch）、发酵罐温控；冗余保证配方不丢失、反应不中断。
-
发电与电网：燃气轮机、余热锅炉、变电站自动化；满足 IEC 62351 与国网“双网双机”要求。
-
市政与隧道：大型污水厂、地铁排水、盾构机；停机将导致城市内涝或掘进面塌陷。
-
汽车及锂电：涂装、总装、电芯线体；冗余 CPU 保障机器人协同和 EMS 输送不断线，避免整批次报废。
-
数据中心&楼宇：冷冻站、UPS、柴油发电机群控；保证 7×24 冷却与供电，失冷即失云。
-
食品饮料：乳品 UHT 瞬时杀菌、啤酒灌装；30 s 停机就是整线 CIP 重来，冗余可把损失降到分钟级。
四、落地案例速览
• 某 600 kt/a 乙烯装置：采用 6ES7 500-0HP00-0AB0 双环网，控制 22 套反应/压缩/分离单元，投运 3 年零非计划停车。
• 长江越江隧道排水系统：3 套 S7-1500H，每套带 1 800 点远程 I/O，实现 6 台 800 kW 泵冗余启停，切换时间 < 50 ms。
• 动力电池龙头工厂：涂布线、卷绕线、化成分容线全面冗余，MES 与 PLC 通过 OPC UA 双通道，年产能提升 8%，废品率下降 1.2%。
五、选型与扩展提示
• 同步距离 > 200 m 时，可改用 10 km 单模模块；若机房分列两栋，建议布 2 条异径路由，避免“同沟同缆”。
• 标准 I/O 也可接入，只需在 CPU 属性里勾选“Swap S1 device”，即可实现非冗余设备的热切换 。
• 与高可用交换机 SCALANCE XC-200、XP-200 组合，可组成“冗余 CPU+环网+冗余电源”三级防护，可用率 > 99.999%。
6ES7 500-0HP00-0AB0 不是简单的“两台 PLC”，而是一套经过西门子预集成、预测试的“即插即用”高可用平台。它把冗余、同步、安全、诊断、通信所有环节封装到底层，工程师只需关心工艺本身，就能让关键装置“一直在线”。对于任何“停机成本 > 冗余成本”的场合，它都是当下最具性价比、也最易维护的选择。
