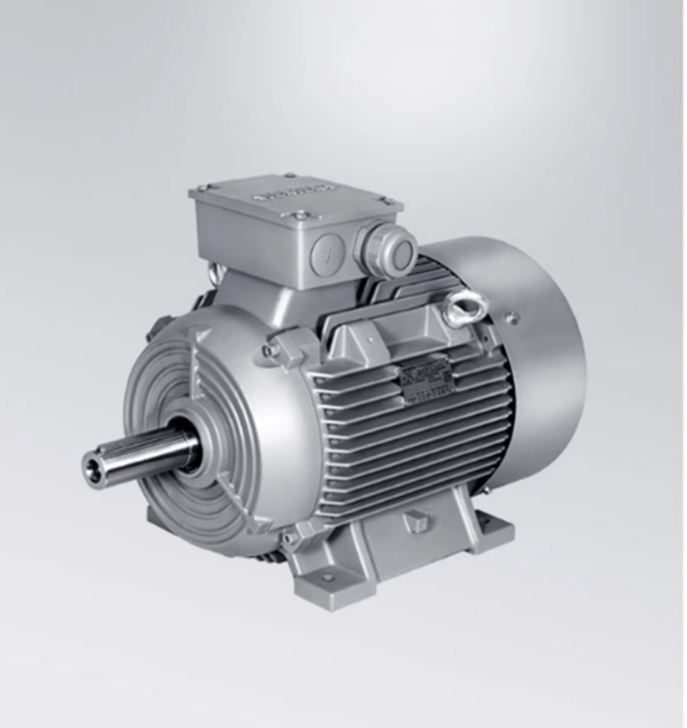

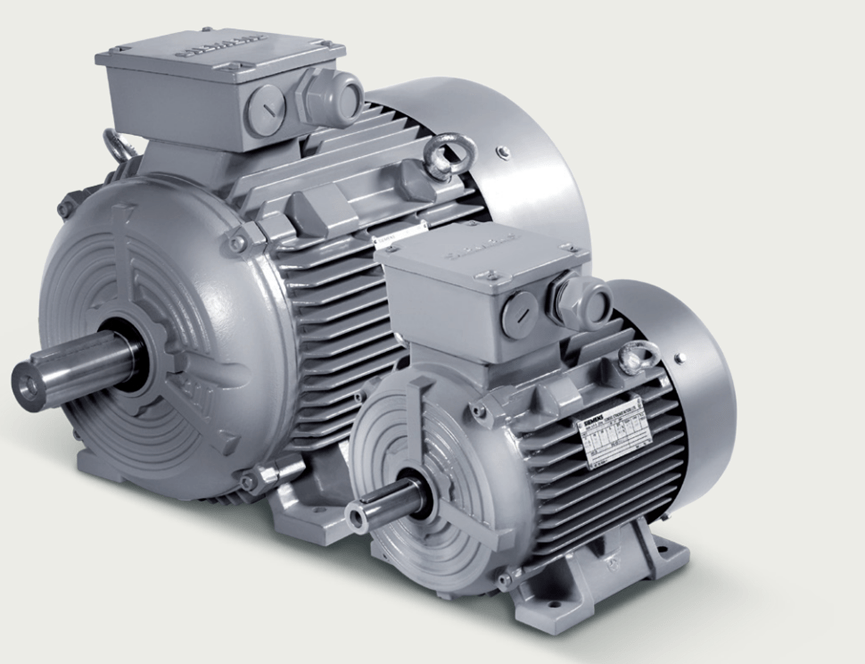

SIMOTICS 1LE0 系列电动机
SIMOTICS 1LE0 系列电动机是通用型全封闭自扇冷却式三相异步电 动机，其防护等级为 IP55，1LE0 系列电动机设计生产符合 ISO、 IEC、GB 等相关标准的要求。
1LE0 系列电动机适用于连续工作制（S1）、恒转速或一定速度范 围内的变频调速应用。
西门子 1LE0 系列电动机技术特性
■ 机座材料：灰铸铁或铝合金；
■ 标准颜色：石头灰（RAL 7030）；
■ 额定功率：0.55kW~315kW (50Hz)
■ 0.75kW 及以上的 2、4、6、8 极电动机达到 GB18613-2020 标 准能效等级 3 级，且 能满足 IEC 60034-30 标准中的 IE3 效率等 级（50Hz）；
■ 优化的紧凑型结构；
■ 标准安装结构类型（符合 IEC 60034-7 标准规定）：IM B3、IM B5、IM B35 等；
■ 所有的电动机设计防护等级为 IP55（IEC 60034-5）；
■ FS1) 280 ~ 355 标配再润滑装置，FS1) 100 ~ 250 的作为选项；
■ 对于 FS 100 ~ 355 范围电动机，可选择增强悬臂力设计；
■ 电动机可选 PTC 或 PT100 热敏电阻或 PT1000 进行绕组保护；
FS，机座的英文（Frame Size）缩写。
■ 接线盒标准位置处于机座顶端，进线孔处于 右侧（从驱动端 看），选项中接线盒位置和进线方向可变化；
■ 绝缘系统按 155（F）温度等级设计，在额定输出和直接供电时 按 130（B）温度等级使用；
■ 电动机标准冷却方式为自扇冷却（IEC 60034-6 规定的 IC 411）， 可提供独立驱动风扇强制冷却； ■ 铸铁电动机 FS 80 没有吊环，FS 90 ~ 355 都有 2 个吊环；铝 壳电动机 FS 80 ~ 90 没有吊环，FS 100 ~ 160 有 2 个吊环且 吊环结构为铸造集成在机座上的。
运行环境
■ 防护等级 IP55（IEC 60034-5）；
■ 高度不超过海拔 1000 m（IEC 60034-1）；
■ 允许的环境温度在 -20 ºC ~ 40 ºC（IEC 60034-1）；
■ 所允许的相对湿度： • -20 ºC ≤ T ≤ 20 ºC：100 % • 20 ºC < T ≤ 30 ºC：95 % • 30 ºC < T ≤ 40 ºC：55 %

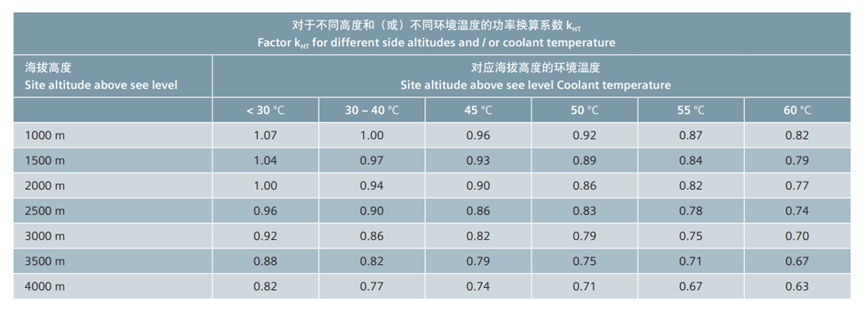

对于更高的环境温度、以及（或者）高于海拔 1000 m 的地点，电 动机的额定功率换算系数为 kHT。所允许的功率值（Padm）：Padm = Prated • kHT

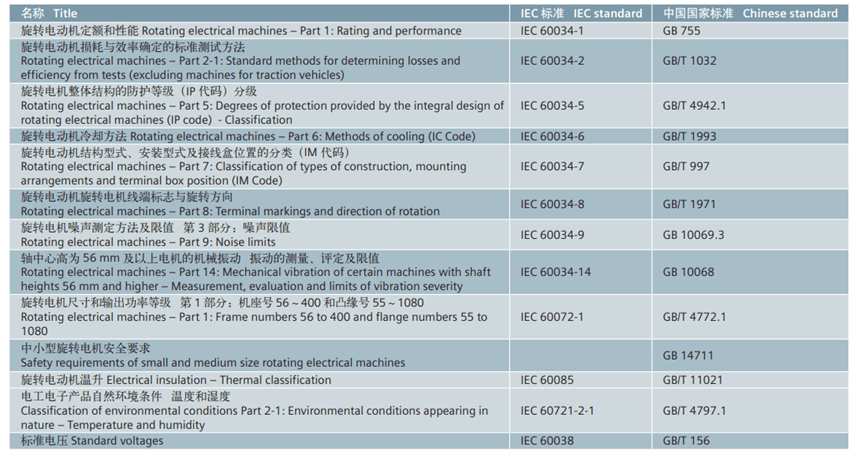

参考标准 Reference standards
振动
所有电动机转子都使用半键按照 A 级（标准）振动等级进行动态 平衡。

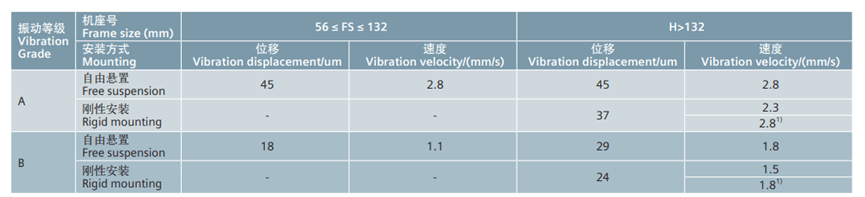

电动机在空载时测得振动速度有效值不超过下表中的 A 级所列值。

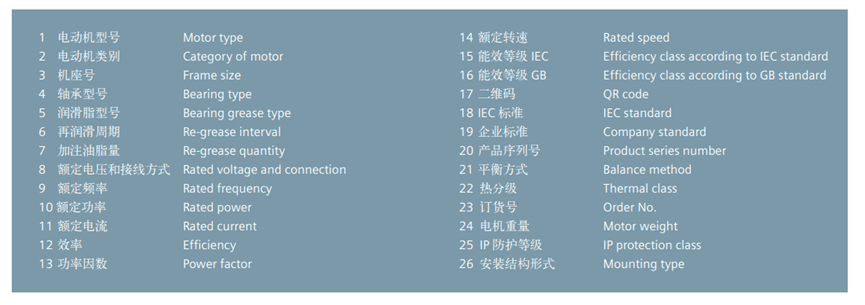

铭牌信息 Nameplate

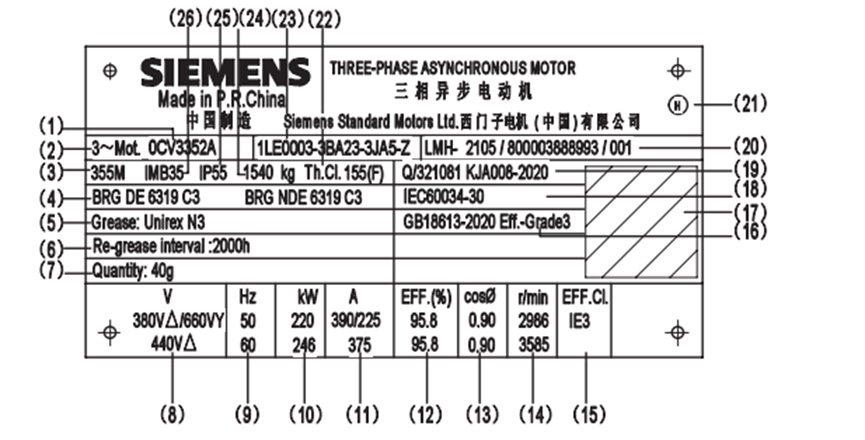

1LE0 铸铁系列电机铭牌 1LE0 Cast iron motor nameplate

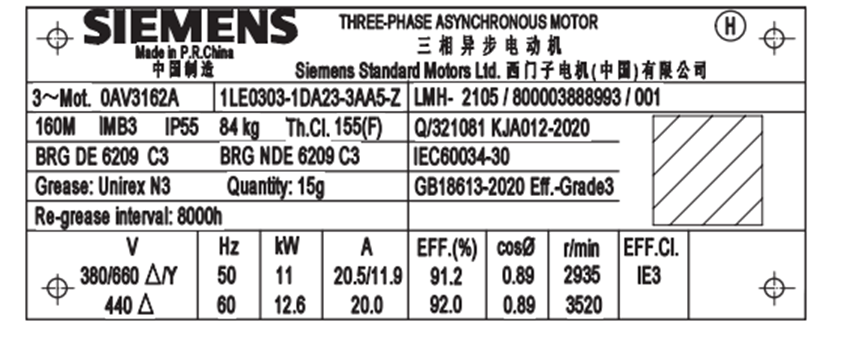

1LE0 铝壳系列电机铭牌 1LE0 AL motor nameplate
主要亮点

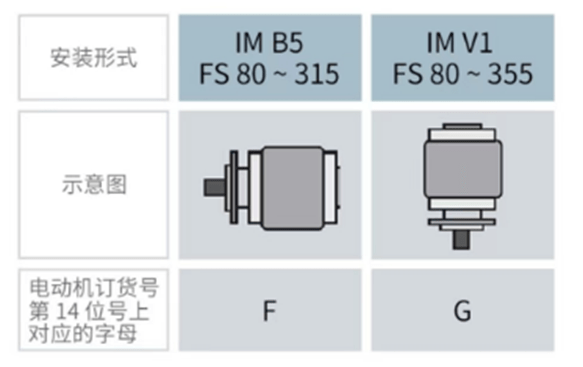

产品安装结构形式

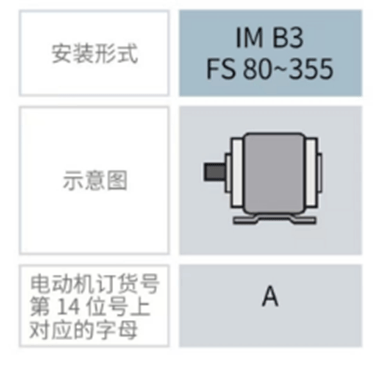

基座带底脚，端盖无法兰
基座不带底脚，端盖有法兰
基座带底脚，端盖有法兰
冷却与通风
所有电动机标配装有径流（离心）式冷却风扇，其冷却效能 与电动机的旋转方向无关（冷却方法符合 IEC60034-6 标准的 IC411）。
对于某些应用，可以考虑配置独立驱动风扇 ，如，
■ 电动机在低速运行时，推荐使用独立驱动风扇，从而使电动机 得到有效利用；
■ 电动机在明显高于额定同步转速的速度运行时，同样推荐选用 独立驱动风扇，这样有助于降低电动机噪声。

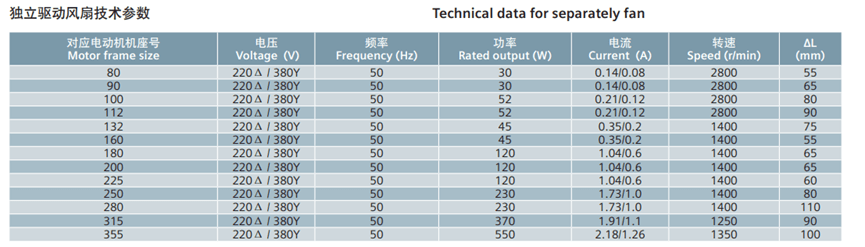

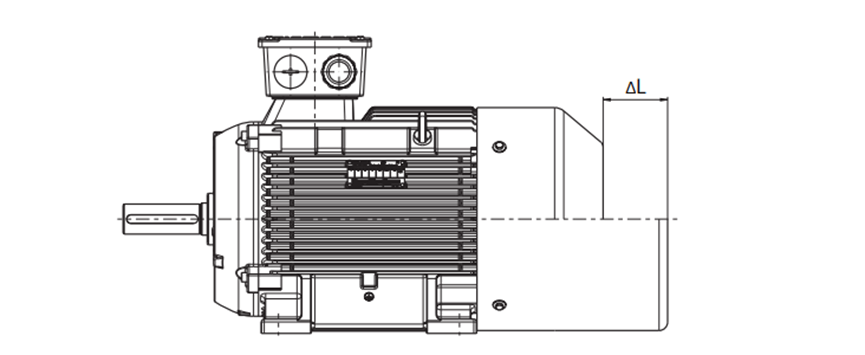

独立驱动风扇的选件号为 F70。当安装独立驱动风扇时，电动机 的长度将增加 ∆L。
轴承系统

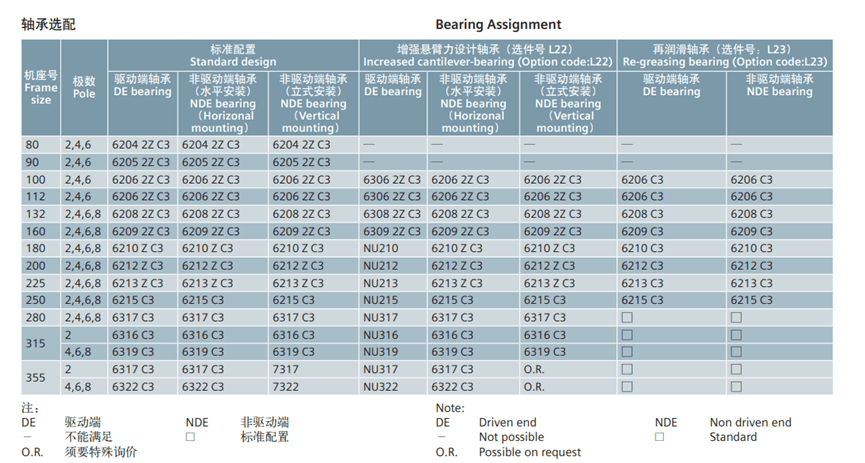

1LE0系列电动机标准配置深沟球轴承或角接触球轴承，这些轴承 是密封的或可再润滑型的。 FS80 ~ 160 范围的 1LE0 电动机驱动端与非驱动端轴承浮动； FS180 ~ 355 电动机驱动端轴承浮动，非驱动端轴承固定。
标准配置的轴承可以承受一定的悬臂力，关于悬臂力可以参见第 11 页“电动机轴驱动端允许的最大悬臂力”。当电动机轴端承受的悬臂 力较大时，可以考虑选择增强悬臂力的轴承设计。
FS80 ~ 250 范围电动机标配不带再润滑装置；FS280 ~ 355 范 围的电动机标配可再润滑轴承，并标配再润滑装置。如果需要， FS100 ~ 250 范围的电动机也可选用可再润滑轴承和再润滑装置

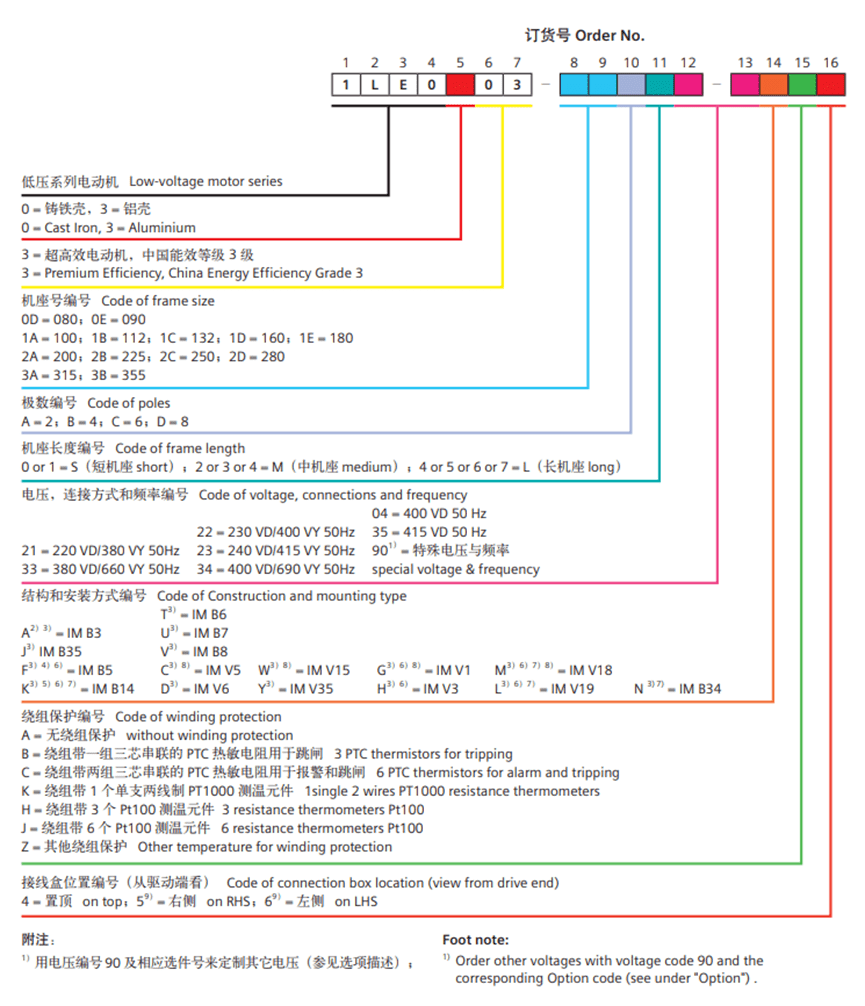

订货号和型号

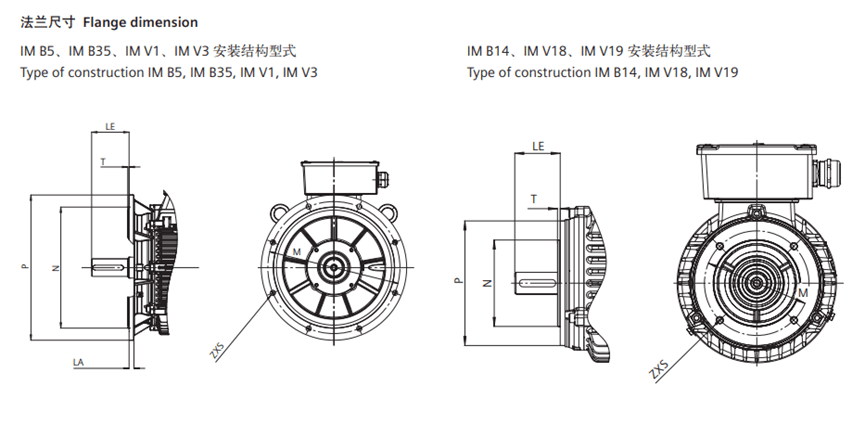

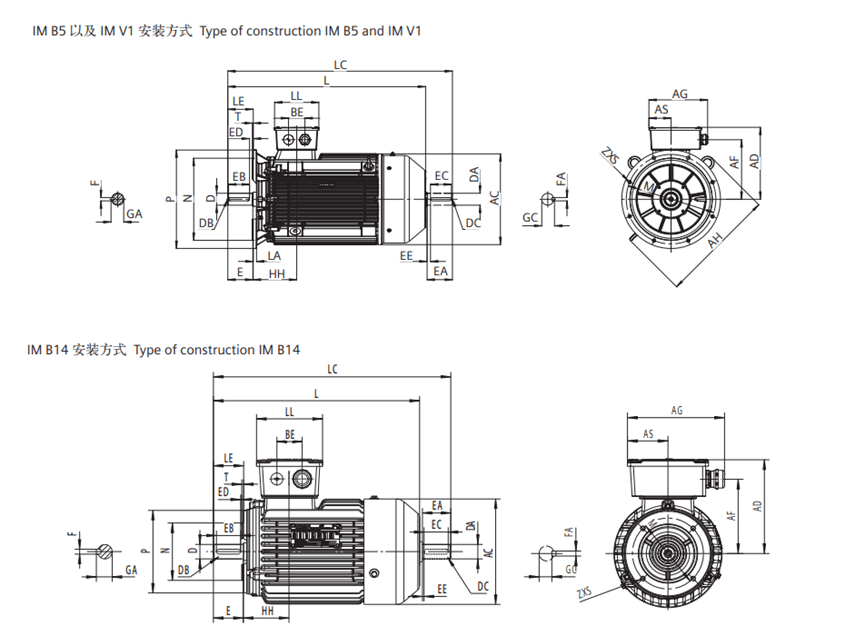

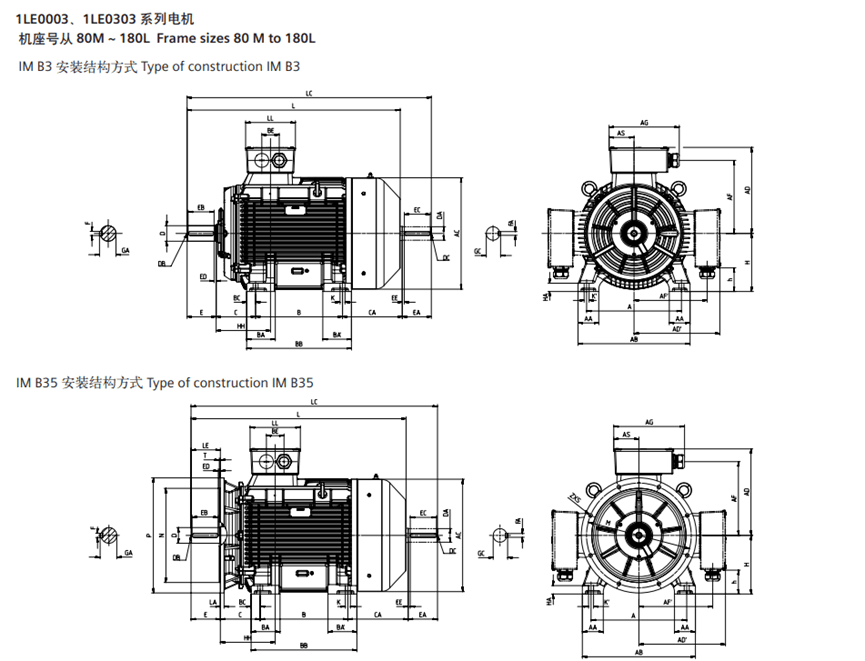

外观尺寸
