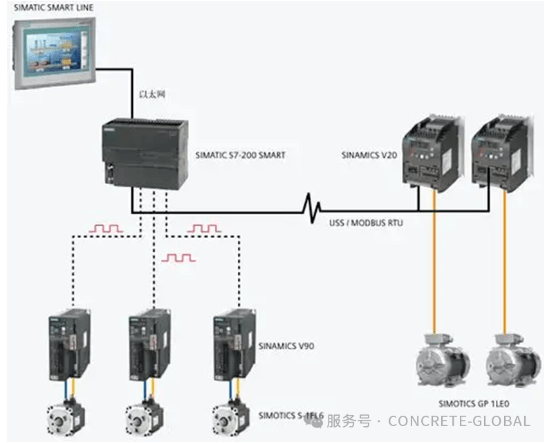

SMART LINE面板,特别是其最新版本V4,结合SIMATIC S7-200 SMART PLC,为广大用户提供了更加灵活、高效、可靠并极具性价比的小型自动化解决方案。以下是对SMART LINE面板从新功能介绍到项目实施的详细阐述:
一.SMART LINE面板新功能介绍
- 硬件特点
·响应速度提升:SMART LINE V4面板极大地缩短了开机启动、触摸操作以及通信连接恢复时间。
·显示效果升级:色彩升级为16M,显示效果更加绚丽丰富。
·电源接口改进:使用三端子电源接口,增加PE接口,更加安全可靠。
·通讯口优化:增加通讯口垂直接线空间,提升用户安装体验。
·开孔尺寸一致:与之前的面板保持一致,可直接替换无需改变机柜设计。
·无通风口设计:极大提升严苛环境下的适应性。
- 软件新增亮点
·WinCC Flexible SMART V4软件:除了可以组态V4面板,还完全兼容早期的SMART LINE V1/V2/V3版本设备,可实现项目的无缝植。
·配方数量增加:配方内存由128KB增加到2500KB,配方数量由原先的10个增加到50个,每个配方中元素数目由50个增加到100个,满足大数据量的需求。
·数据记录功能增强:支持创建1个数据日志文件,记录变量数目增加到40个。对于不同的记录方法,最大的数据记录数也有所增加。
·表格视图控件:支持将实时数据和数据记录作为数据源在触摸屏上直接显示,同时支持在项目运行时设置查询时间进行数据快速过滤分析,也支持控制数据列的隐藏和显示以便于快速对比数据。
·诊断视图控件:支持通过“诊断视图”控件查看SIMATIC S7-200 SMART CPU的状态和事件日志,便于故障的快速定位和排查。
·并行通信功能:支持S7以太网和串口协议的并行通讯,可以作为网关实现数据收发。
·变量快速导入:支持直接从SIMATIC S7-200 SMART PLC工程文件提取变量导入到HMI变量表,大大节省了组态的时间。
二.SMART LINE面板项目实施
- 项目准备
·确定项目需求:明确项目所需的自动化功能、显示要求以及通信需求等。
·选择面板型号:根据项目需求选择合适的SMART LINE面板型号,如V4版本。
·安装软件:安装WinCC Flexible SMART V4软件,并确保其与PLC软件(如STEP 7-Micro/WIN SMART)的兼容性。
- 组态设计
·创建新项目:在WinCC Flexible SMART V4软件中创建新项目,并设置项目名称、路径等基本信息。
·设计画面:利用软件提供的工具箱和对象库,设计符合项目需求的显示画面。包括添加开关、按钮、图形等基本对象,以及增强对象如趋势图、配方管理器等。
·配置变量:利用变量管理器集中管理项目中的所有变量。可以通过拖放操作批量创建变量,并设置其类型、地址和名称等属性。同时,可以从PLC工程文件中快速导入变量。
·设置通信:配置面板与PLC之间的通信连接。包括选择通信协议、设置通信参数等。确保面板能够正确接收和发送PLC的数据。
- 测试与调试
·模拟运行:在软件中进行模拟运行,检查画面的显示效果、变量的更新情况以及通信的稳定性等。
·现场调试:将组态好的项目下载到SMART LINE面板上,进行现场调试。根据实际需求调整画面的布局、变量的显示方式以及通信的参数等。
·故障排查:利用“诊断视图”控件查看PLC的状态和事件日志,快速定位并排查故障。
- 项目维护
·备份与恢复:利用WinCC Flexible SMART V4软件中的备份与恢复功能,对项目进行定期备份。在需要时,可以快速恢复项目。
·更新与升级:根据实际需求,对项目进行更新与升级。包括更新软件版本、添加新功能等。
·综上所述,SMART LINE面板以其灵活、高效、可靠并极具性价比的特点,在小型自动化解决方案中占据重要地位。通过详细了解其新功能并正确实施项目,可以为用户提供更加优质的自动化体验。
