西门子PLC → 触摸屏（HMI）画面映射 完整逻辑
一、核心本质（先破误区）
很多人以为"要把PLC程序传到触摸屏上才能显示"，这是完全错误的认知：
HMI和PLC是解耦的通讯关系：HMI根本不解析PLC的梯形图/程序逻辑，它只做一件事——按周期读写PLC内存里的指定地址值，把数值显示在画面上，再把屏幕上的操作写回PLC对应地址。
所谓"映射"，就是给画面上每个控件指定一个PLC内存地址，控件自动读/写这个地址的值，和PLC内部程序怎么算、怎么触发的完全无关。
不管底层走的是之前讲的DP还是PN通讯，这个映射逻辑100%通用，只是连接时选对应的通讯接口即可。
二、博途（TIA）标准操作步骤（新项目通用流程）
1.基础准备
在同一个博途项目里，项目树同时建立PLC站和HMI站，不要分开两个独立工程做——跨项目连接调试极其麻烦，是新手高频坑。
2.PLC侧：整理好要映射的变量区

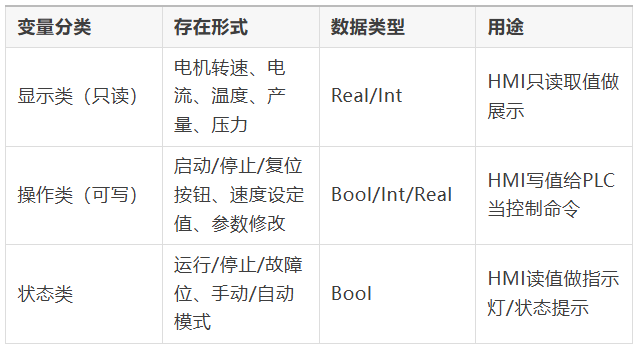

不要零散用零散的I/M地址，工程上统一建一个HMI专用DB块（比如DB1_HMI_DATA），把所有需要和触摸屏交互的变量集中放：
关键设置：DB块属性里取消勾选"优化的块访问"（新手最稳做法），否则老版本HMI读不到变量；V17以上高版本博途也可以保留优化访问，在HMI连接里开启"访问优化数据块"即可。
3.HMI侧：打通通讯连接
在HMI的「连接」菜单里：
选对应PLC型号（S7-1200/1500/300等）
接口选和PLC一致的通讯通道（PN口填同网段IP，DP口填DP站地址）
点「测试连接」显示成功后再继续
4.变量映射（两种主流方式）
✅ 推荐方式（最省心、不出错）：直接从PLC变量表拖拽
打开PLC的变量表/HMI专用DB块，直接把需要映射的变量拖到HMI的变量表里，自动带地址、自动匹配数据类型，完全不会出现地址填错的问题。
手动方式（老项目/拆分工程用）：
在HMI变量表里手动新建变量，选对应PLC存储区（I/Q/M/DB）、填正确地址、严格匹配数据类型（比如PLC里是Real浮点数，HMI就建Real，别选成Int整数）。
5.画面控件绑定（就是你看到的触摸屏画面）

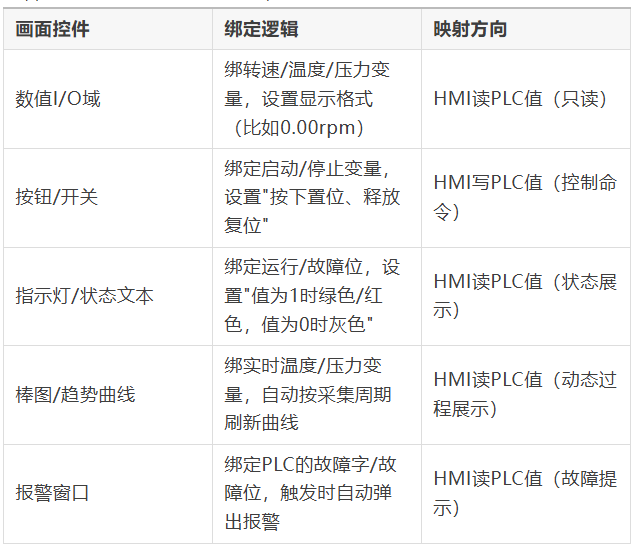

从右侧工具箱拖控件到画面画布，在控件的「属性」里绑定对应变量：
6.采集周期配置
给不同变量设合理刷新频率，别全拉满：
核心状态/按钮类：100~200ms
趋势曲线类：10~50ms
参数/产量类：1000ms
周期设太短会占满通讯带宽，导致HMI卡顿、PLC负载高；设太长会有操作延迟。
7.下载联调
先下PLC程序到PLC硬件，再下HMI画面到触摸屏，在线观察变量值和PLC实际状态是否一致，操作按钮看PLC对应位是否变化即可。
三、常见踩坑点（现场高频问题）
1.数据类型不匹配：PLC里是4字节Real浮点数，HMI里错建成2字节Int整数，读出来全是乱码——Real占4个连续字节，别和Int的地址重叠。
2.地址存储区搞混：MW10（中间存储区）和DB1.DBW10（DB块里的字）是两个完全独立的地址，选地址时必须先选对存储区类型，再填偏移量。
3.DB块开了优化访问：默认新建的DB块是优化访问模式，HMI读不到值，必须在DB属性里取消勾选。
4.地址错位：PLC程序里改了DB块里变量的顺序/偏移，没有同步更新HMI的变量表，会出现"画面显示的温度和实际温度差了好几个"的错位问题。
5.画面过度加载：单页画面绑几百个变量、堆十几个趋势图，直接导致HMI反应慢——参数设置页、状态页分开，主画面只放核心关键信息。
补充：不同场景的简化逻辑
老款S7-200 SMART + SMART LINE触摸屏：直接在HMI变量里关联PLC的V区/M区/I/O点，逻辑完全一致，不需要建DB块。
DP/PN混合网络下：只要HMI和PLC在同一个DP/PN网段，连接配置选对应接口，映射步骤没有任何区别。
智能从站/跨站通讯：HMI只连主站PLC，直接读主站里映射过来的从站数据即可，不需要直接和远程IO设备做映射。
