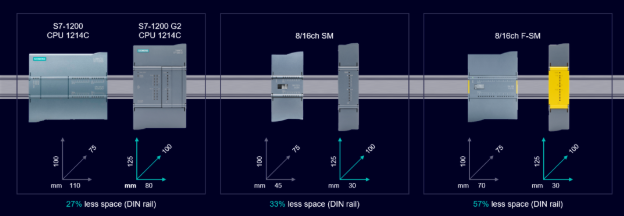

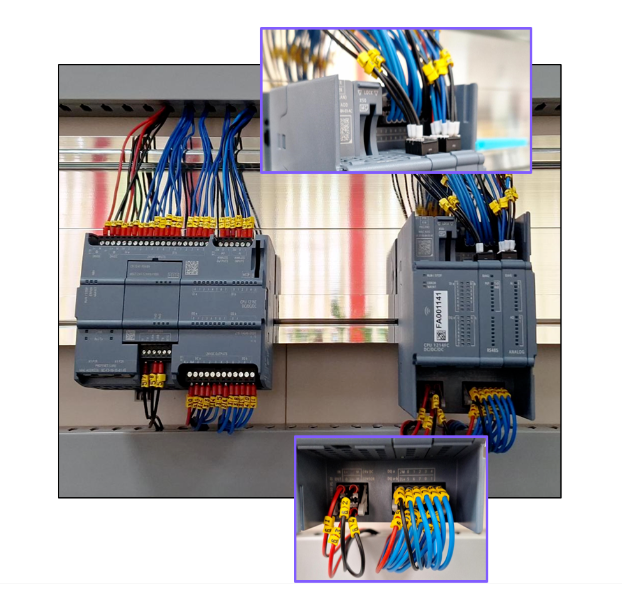

一、对比 S7-1200 第一代与 S7-1200 G2 的 DIN 导轨安装方式，主要差异体现在空间利用率和所占导轨长度上。
S7-1200 G2 更节省导轨空间，也因此在电气柜内安装时必须重新考虑其几何尺寸。电气柜可能需要重新设计线槽之间的宽度来适应略微增加的 CPU 及模块的高度，以提供合适的散热空间，并提供后续的接线便利性。

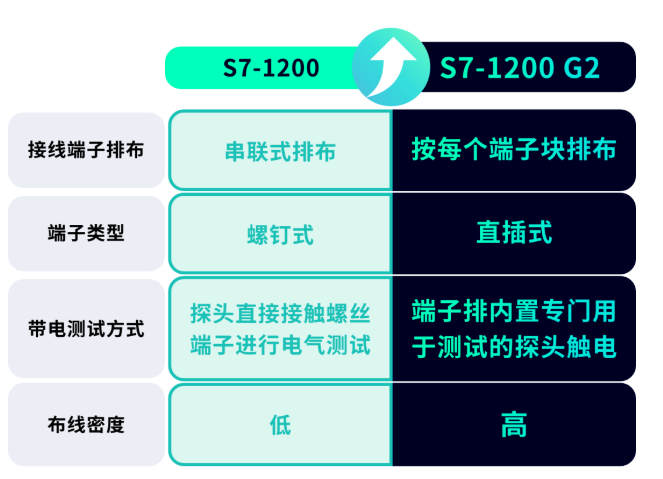

二、S7-1200 第一代产品和 G2 采用完全不同的接线方式，会影响后续导线规格的选择和空间布局，是不容忽视的点。
完全不同的接线方式，直插布线更快、布线密度更高！
三、安装空间

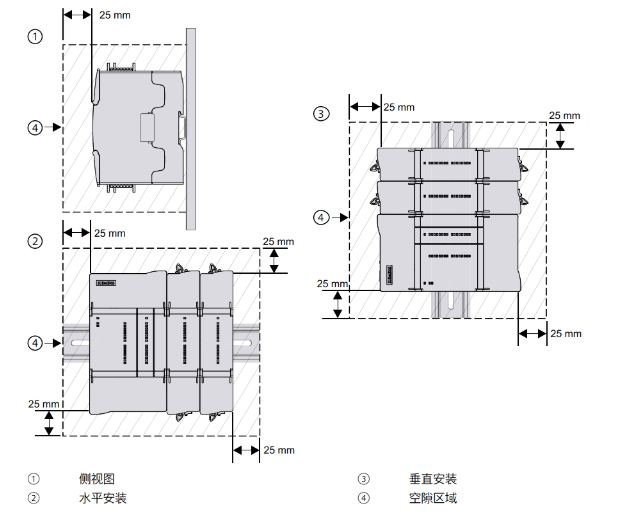

S7-1200 G2 设备的设计采用自然对流冷却，需要系统上方、下方和两侧留出至少 25 mm 的间隙。特别需要注意，S7-1200 G2接线密度较高，因此可以根据实际情况预留多一些的线槽上下空间来确保接线的便利性。
四、接线端子及接线规则

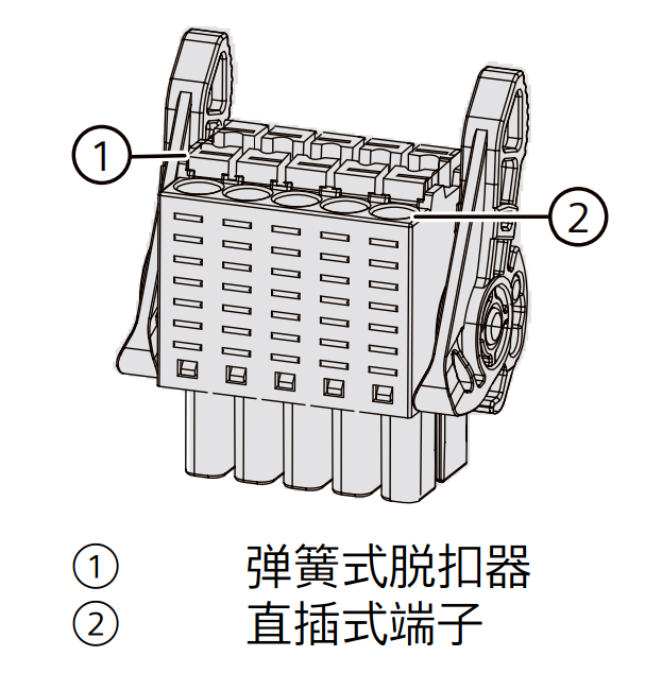

上图是S7-1200 G2 CPU 及模块所以使用的接线端子的组成，板卡的端子块会有所不同（后文会进行介绍）。针对S7-1200 G2 CPU、CM、SM、SB 和 CB 的端子，有不同接线规则，板卡需要的线径更细，这与CPU和模块是有区别的。导线需要配套选择合适的终端套管（俗称象鼻子）的大小，选择太大可能会导致导线不能在端子块上相邻紧密排布。
*在没有特殊要求的情况下，也有根据经验总结的合适的线径：1. CPU, CM, SM：常用0.75 mm2, 1.0 mm22. 配置中用到了SB, CB板卡，线径尽量不要超过0.75 mm2
五、端子块的类型
对于 CPU和模块端子连接器，端子块锁定手柄和弹簧释放装置的颜色表示连接器的类型。例如，橙色手柄和释放装置表示高压连接器。
特别注意，CPU及模块的端子块是不能混用的！端子底部有对应不同形状的设计，只能插入对应的插针的位置，就好比不同的钥匙纹路，只能插入对应的锁孔。
端子块安装不当可能存在一定触电风险，需要小心注意，所以区分颜色、不混用很重要！

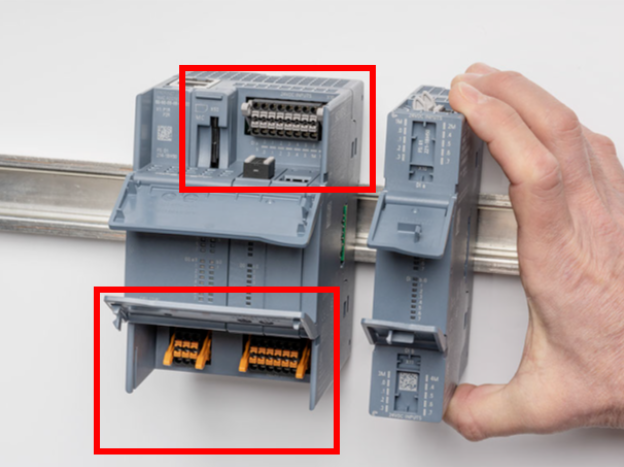

六、CPU及模块中端子的拆卸
①确保 CPU 和所有 S7-1200 G2 设备都已断电。

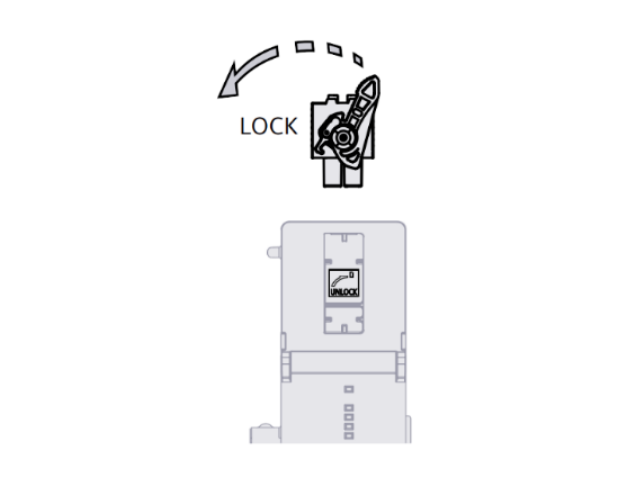

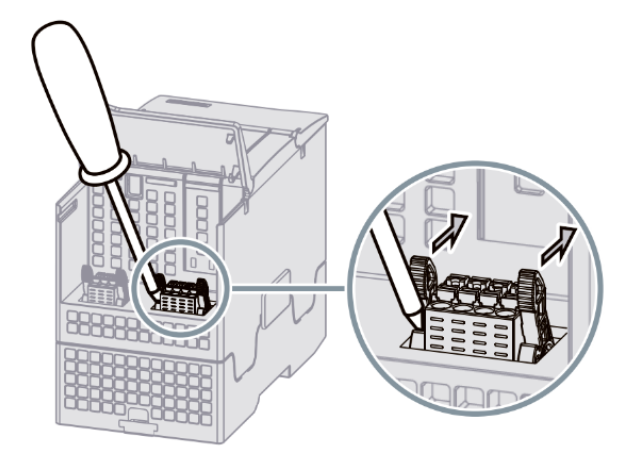

②使用螺丝刀松开端子块连接器杆或按图上所示方向用力按压它们。

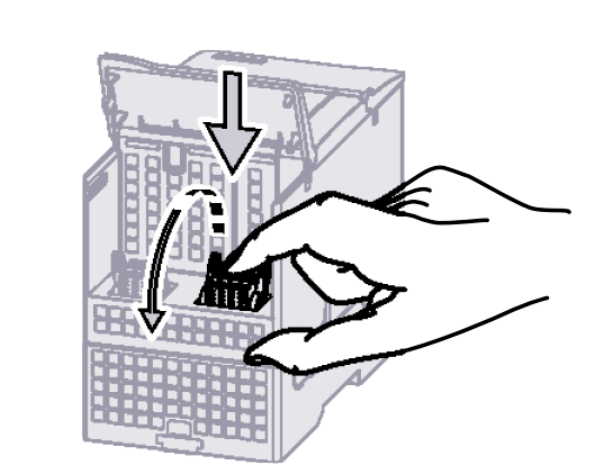

①确保 CPU 和所有 S7-1200 G2 设备都已断电。②将端子块连接器与设备上的插针对齐；对于 SM 和 CM，您可以使用设备上标记的符号来确定连接器的正确方向。③用力按下端子块连接器的中心，直至其卡入到位。

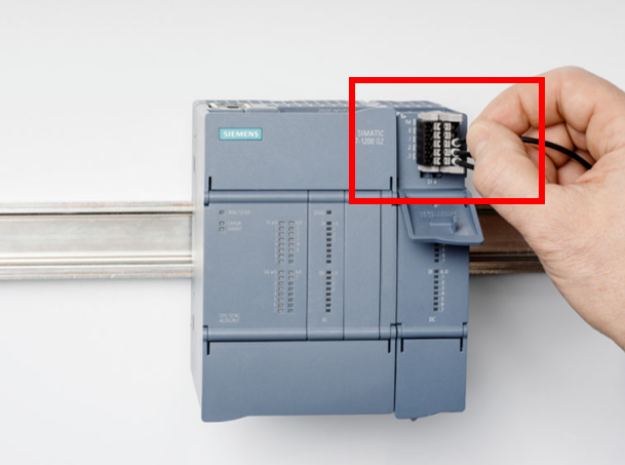

七、板卡中端子的拆卸

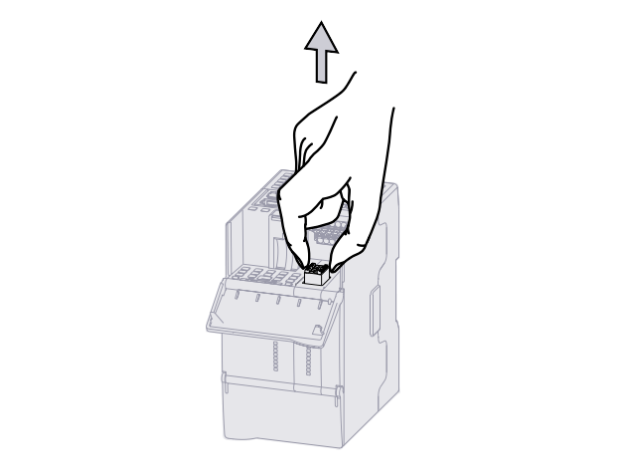

① 确保 CPU 和所有 S7-1200 G2 设备都已断电。② 牢牢握住端子块连接器并将其拉离 CPU。

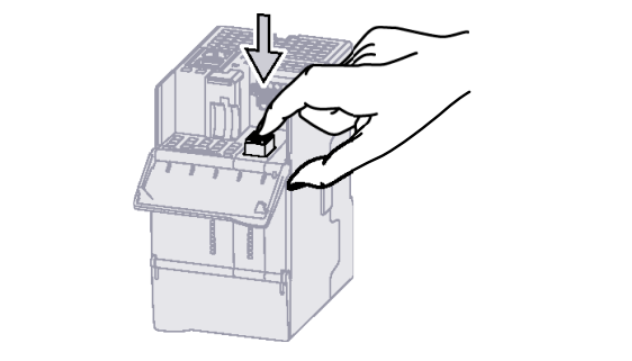

① 确保 CPU 和所有 S7-1200 G2 设备都已断电。② 使端子块连接器与单元上的插针对齐。③ 用力按下端子块连接器的中心，直至其卡入到位。
八、端子的接线

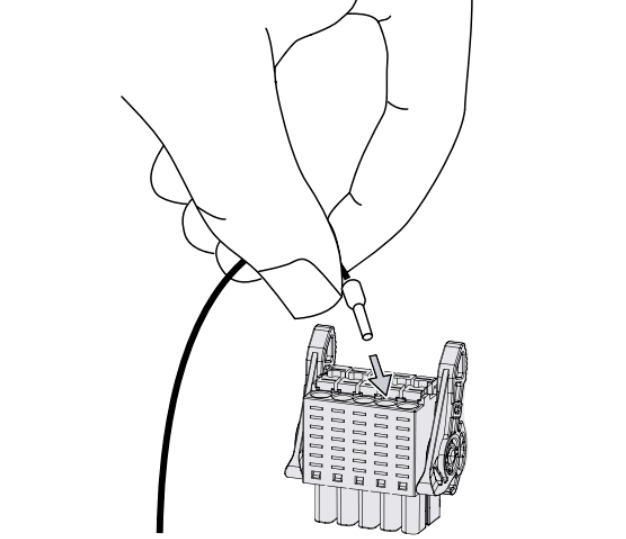

端子接线的方式有多种：①可以通过手压的方式，将导线及其终端套管的直接压入直插式端子

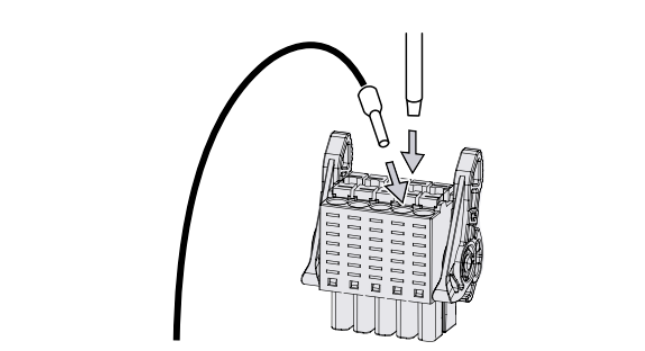

②或者使用 0.4 至 2.0 mm 平头螺丝刀辅助，按下弹簧断开触点，并将导线插入直插式端子。

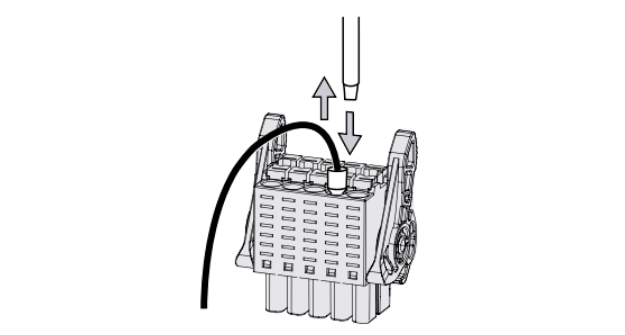

拆除端子中的接线，需要使用 0.4 至 2.0 mm 平头螺丝刀，按下弹簧断开触点，从直插式端子中去除导线和终端套管。

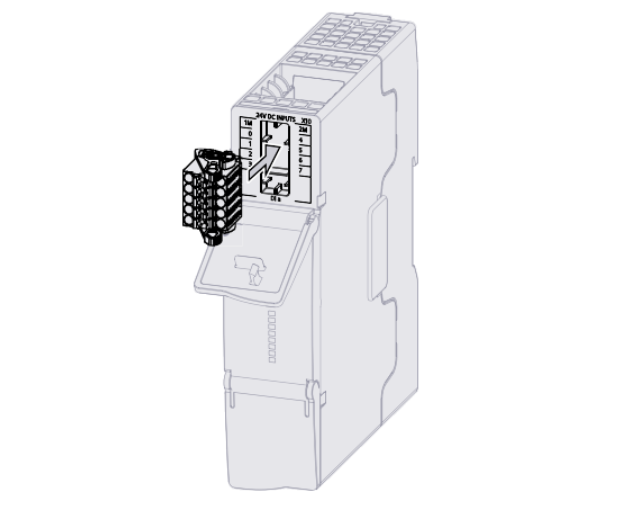

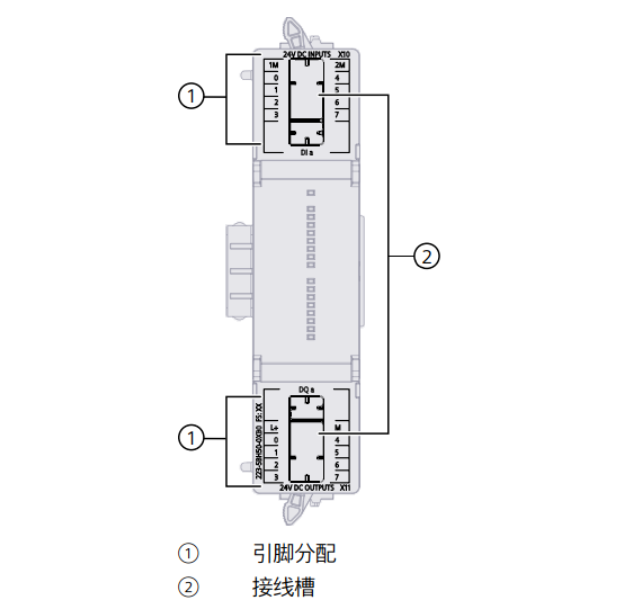

另外值得一提的是，与 CPU 或 板卡上的可拆卸端子块连接器不同，每个扩展模块都有预接线槽，其引脚分配位于模块的正面。连接扩展模块时可以将端子先移至这些插槽进行接线，完成接线后再插回插针口。
