你有没有想过一个问题：
如果凌晨3点，机房里某根光纤被老鼠啃断了，监控大屏会黑掉吗？值班人员能第一时间发现吗？制冷联动还能正常工作吗？
别笑，这事儿在数据中心圈真不是段子。今天这篇文章，就聊聊我们用西门子S7-1500 PLC + 环网交换机，给一座大型数据中心"换 backbone"的完整实践——从踩过的坑，到最后的真香现场。
🏢 先说背景：客户的烦恼
这个项目是个大型数据中心园区，要监控的东西特别杂：
供电侧：高低压柜、UPS、蓄电池、柴油发电机
制冷侧：冷机、水泵、冷却塔、精密空调
环境侧：温湿度、漏水、烟感、门禁
能耗侧：分项电表计量、PUE实时计算
客户提了三个硬要求：
7×24小时不能断，断一秒都是事故；
楼层跨度大、干扰强，普通商用网络扛不住；
设备品牌五花八门，别指望各家乖乖用同一种协议。
说白了，就是要一套又快、又稳、又开放的网络方案。我们给出的答案是：西门子S7-1500 + SCALANCE环网。
🕸️ 方案长什么样？
整个网络分四层，简单画个像：
控制层👉 每层动力监控柜里放一套S7-1516，就地采集、就地算逻辑；网络层👉 SCALANCE X系列管理型交换机拉一个千兆光纤环网，跨楼层、跨楼宇；设备层👉 ET 200SP分布式I/O走PROFINET上环，第三方电表空调走Modbus TCP/OPC UA；监控层👉 SCADA统一大屏，全网数据尽收眼底。
核心武器：MRP介质冗余协议
这是整个方案的"心脏"：
环网里指定一台设备当管理员（Manager），平时它故意"断开"一个口，环网按线型工作，没有环路风暴；
一旦某处光纤断了、某台交换机挂了，管理员200毫秒内把备用路径接通；
更关键的是——整个过程对PROFINET IO完全透明，I/O不掉站、程序不中断，值班的人可能都没察觉出过故障。
再叠一层buff：控制器用了S7-1500R/H冗余CPU，主备实时同步，CPU本身故障也能无扰切换。
双保险，齐活。
🔧 这套方案到底解决了什么？
① 星型网络的"单点死穴"
传统星型结构，核心交换机一挂，底下一大片全瞎。改成环网后，任意断一根光纤、任意坏一台交换机，网络自动重构，无人值守也能扛住。
② 长距离+强干扰的"硬伤"
楼层间隔远，UPS、变频器一堆，电磁环境相当"险恶"。光纤环网天生免疫电磁干扰，不用中继就能跨楼宇传输，宽温工业级交换机也不是商用货能比的。
③ 排障靠猜的"玄学时代"
以前出故障，运维人员拿着工具逐段排查，一搞就是几小时。现在配合SINEMA Server网络管理软件，拓扑自动绘制、链路状态实时可视、故障点位精准告警——SCADA大屏上直接看到断在哪，排障从"小时级"干到"分钟级"。
④ 万国牌设备的"协议巴别塔"
电表说Modbus，空调说BACnet，门禁说自己的方言……S7-1500靠开放式通信指令 + OPC UA，把各路诸侯全部拉进一张网，真正实现"动环一体化"。
⑤ 扩容像"开盲盒"的痛苦
数据中心是分期建设的。环网的好处是：新楼盖好了，随时"开口"插进去就行，不用推翻原有骨干，每一分钱投资都被保护住了。

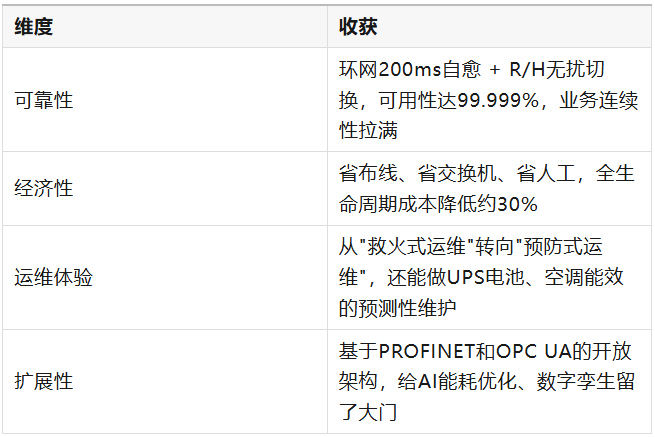

💰 最后算账：值不值？
四个维度，一目了然：
📝 写在最后
数据中心的竞争，表面看是算力的竞争，底层其实是基础设施可靠性的竞争。
西门子S7-1500 + 环网交换机这套组合，最打动人的不是某个参数，而是它背后的理念：把"断了怎么办"这个焦虑，变成"断了也没事"的从容。
如果你也在做数据中心动环监控项目，或者正被网络稳定性折磨，欢迎留言交流 下期我们聊聊环网里那些容易踩的坑，想看的点个关注 👀
