一、产品概述

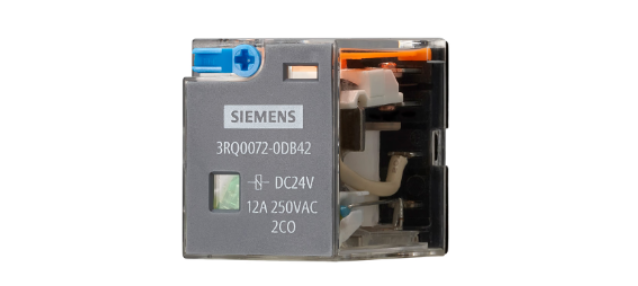

西门子3RQ0系列插针式继电器是SIRIUS工业控制产品家族中的重要成员，专为自动化系统中的控制与负载电路之间的耦合而设计。该系列继电器采用紧凑型插针式结构，安装便捷，适用于对空间要求苛刻的现代工业应用场景。作为PLC输出与现场执行器之间的桥梁，3RQ0继电器在信号放大、电路隔离和逻辑扩展等方面发挥着关键作用。
二、产品系列分类

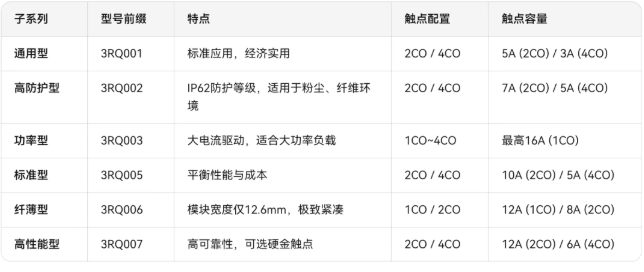

3RQ0系列包含多个子系列，以满足不同工业环境和负载需求：
三、核心技术特性
1.状态指示系统
3RQ0系列继电器配备了完善的状态指示功能：
LED指示灯：直流(DC)线圈型号配绿色LED，交流(AC)线圈型号配红色LED，便于快速识别工作状态及电压类型。
机械指示：除纤薄型(3RQ006)为可选配置外，其余系列均集成机械指示。当线圈通电时，机械指示窗口由白色变为黄色，提供直观的状态反馈。
2.浪涌抑制保护
对于DC24V型号，可选配集成浪涌抑制器，类型包括：
防浪涌二极管
RC电路
可变电阻
浪涌抑制器可有效保护PLC等控制器免受继电器线圈断电时产生的反向电动势冲击，延长控制系统寿命。
3.测试拔杆功能
3RQ003、3RQ005、3RQ007系列标配测试拨杆，3RQ006系列可选配。通过拉动测试拨杆，可手动模拟线圈接通状态，便于系统调试和故障排查，无需外部电源即可验证触点动作。
4.线圈电压选择
控制线圈电压覆盖多种工业标准：
直流：6VDC、12VDC、24VDC
交流：24VAC、110VAC、220VAC、230VAC
四、关键性能参数

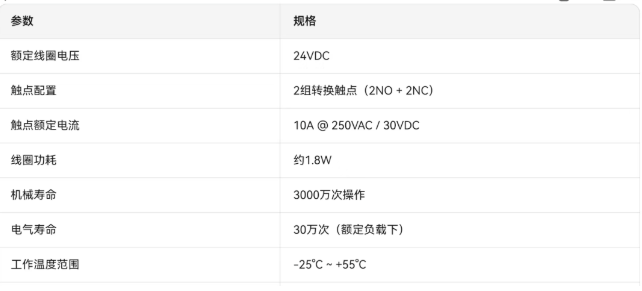

以3RQ0052-0DB42（标准型，DC24V，2CO，10A）为例：
五、底座与接线方式

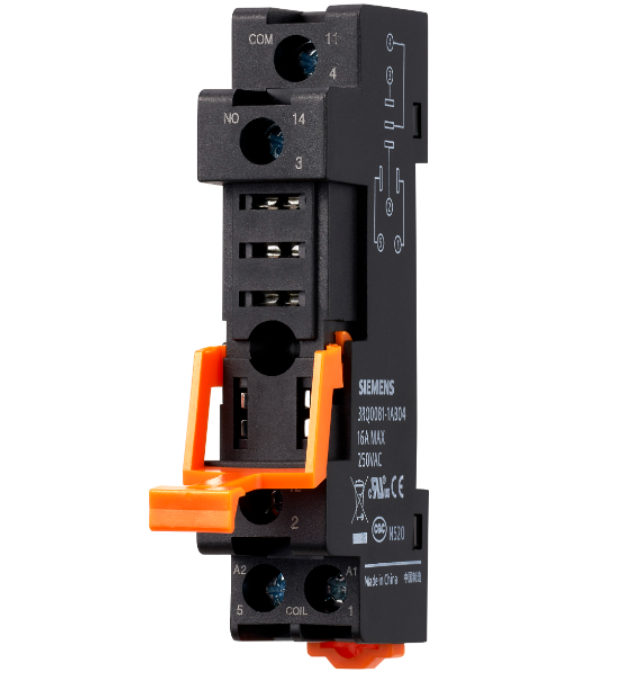

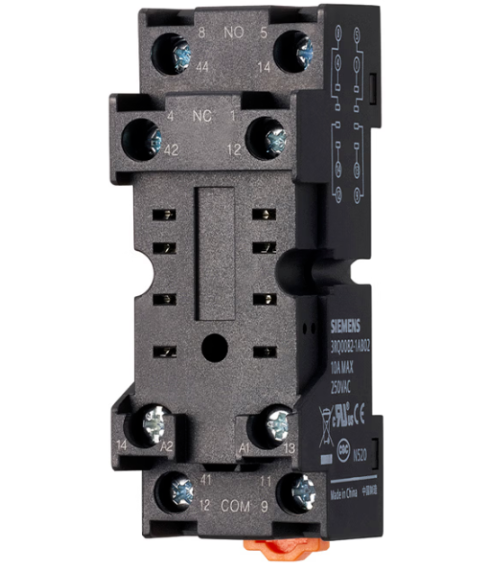

3RQ0系列提供多种底座类型以适应不同安装需求：
经济型底座：成本优化方案
优化经济型底座：平衡性能与价格
标准型底座：通用性强，可插接浪涌抑制模块
分离型底座：螺钉端子或弹簧端子可选，便于维护和接线
PCB型底座：适用于电路板直接安装
分离型和标准型底座支持插接浪涌抑制模块，进一步提升系统可靠性。弹簧端子选项可大幅缩短接线时间，提高安装效率。
六、典型应用场景
1.电机控制电路
当PLC输出点无法直接驱动电机启动器线圈时，3RQ0继电器作为接口元件，保护敏感电子器件的同时可靠地 energize 电机启动器和接触器。
2.信号放大与隔离
在分布式控制系统中，来自传感器或现场设备的微弱信号需要放大后才能到达最终控制元件。3RQ0继电器提供干净的信号调理和电气隔离，防止接地回路干扰。
3.逻辑功能扩展
当PLC数字量输出点不足时，可通过多个继电器构建额外的控制逻辑，无需扩展控制器硬件即可实现复杂的联锁控制。
4.高防护环境应用
3RQ002高防护型（IP62）特别适用于纺织、食品加工等存在大量粉尘或纤维的工业环境，确保继电器在恶劣条件下稳定运行。
七、选型指南
在选择3RQ0继电器时，建议考虑以下因素：
1.电压匹配：确认控制电压与线圈额定电压一致。不同电压需求可选择对应型号。
2.负载评估：计算负载最大电流，注意电机和变压器的浪涌电流可能达到额定电流的58倍。对于大电流负载，建议用继电器控制接触器，而非直接切换电机。
3.触点需求：根据控制逻辑选择1CO4CO配置。转换触点(CO)提供最大灵活性，可实现常开/常闭多种组合。
4.环境条件：粉尘环境选择3RQ002高防护型；空间受限选择3RQ006纤薄型；高可靠性需求选择3RQ007高性能型。
5.指示需求：需要状态监控的应用选择带LED和机械指示的型号。
6.浪涌保护：DC24V系统中，建议为靠近PLC的继电器选配集成浪涌抑制器。
八、型号命名规则

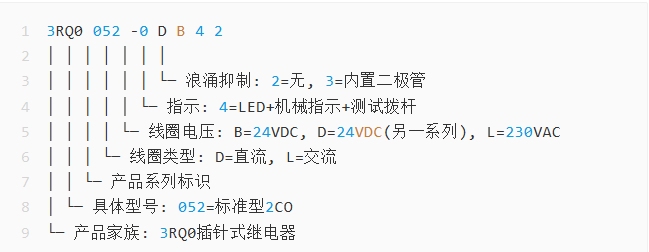

以 3RQ0052-0DB42 为例：
九、结语
西门子3RQ0系列插针式继电器凭借其丰富的产品系列、可靠的性能指标和人性化的设计细节，已成为工业自动化控制领域的主流选择。从紧凑的纤薄型到高防护的专用型，从经济型到高性能型，3RQ0系列为不同应用场景提供了完整的解决方案。其标准化的DIN导轨安装、清晰的状态指示和可选的浪涌保护功能，不仅简化了电气柜的设计与维护，更为工业控制系统的长期稳定运行提供了坚实保障。
