2025年初，西门子正式发布了旗下小型PLC产品线的重要升级版本——S7-200 SMART V3.0。在保持原有紧凑外形尺寸的基础上，V3.0版本在硬件性能、编程功能、运动控制及安全防护等方面实现了全面跃升，标志着西门子对小型PLC产品线的战略升级。本文将从多个维度深入解析S7-200 SMART V3.0 CPU的核心优势。
一、硬件性能全面升级：能力翻倍，体积不变
1.1 接口升级：双以太网架构
V3.0 CPU最直观的硬件变化是以太网接口从1个增至2个，位置从左上角调整至右上角。这一升级意味着用户无需额外配置交换机即可实现多设备联网，原来需要"2台PLC+1台交换机"的方案，现在仅需1台V3.0 CPU即可完成。对于IO密集型控制和多设备联网的应用场景，这一改进显著降低了系统成本和布线复杂度。
1.2 扩展能力增强
- 扩展模块：右侧可扩展模块数量从6个增加到8个
- 信号板：CPU本体支持2个信号板扩展（电池信号板限1个）
- 最大I/O规模：ST40/SR40最大开关量I/O达304点，ST60/SR60达324点；模拟量I/O最大66点
1.3 存储容量大幅提升

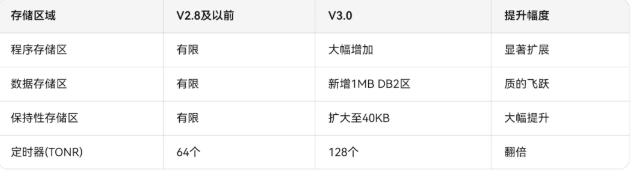

V3.0 CPU在各存储区容量上实现了全面升级
特别值得一提的是新增的1MB数据区DB2，其中前896KB为用户可读写区域，后128KB为系统预留只读区，为大数据量处理和复杂算法提供了充足的存储空间。
1.4 运算性能飞跃
V3.0 CPU配备西门子专用高速处理器芯片，基本指令执行时间可达90ns，运算速度显著提升，能够轻松应对更为复杂的编程逻辑和数学计算需求。
二、编程功能革新：向中高端PLC看齐
2.1 支持功能块（FB）编程
V3.0版本最令工程师振奋的改进之一是新增FB（Function Block）功能块支持。这一功能使得S7-200 SMART的编程环境向S7-300/400/1200/1500系列靠拢，实现了：
- 带背景数据块的功能块调用
- 代码复用与模块化编程
- 更清晰的程序结构
FB块的引入大幅提升了程序的可维护性和开发效率，对于熟悉西门子中高端PLC的工程师来说，上手几乎零门槛。
2.2 UDT与数组数据类型
V3.0新增了用户定义数据类型（UDT）和数组（ARRAY）支持： - UDT：允许用户自定义复杂数据结构，可通过Move指令整体传送
- 数组：支持多维数组定义与访问，便于批量数据处理
- 全局变量名长度支持128个英文字符（约64个汉字），是V2.8版本的两倍
这些高级数据类型的加入，使得程序开发更加便捷高效，数据处理逻辑更加清晰。
2.3 全局变量表与符号编程
V3.0引入了全局变量表功能，支持基于变量名的高级寻址方式。DB2区域的数据可通过符号寻址访问，配合HMI/S7通信服务器（客户端为S7-1200/1500）时，可实现跨设备数据交互。这一特性显著提升了代码的可读性和可维护性。
三、运动控制：从"能用"到"好用"的质变
3.1 轴控能力大幅提升

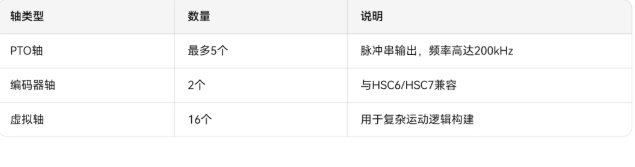

V3.0在运动控制方面实现了革命性升级，支持最多16个受控轴：
相比V2.8版本仅支持4轴（100kHz），V3.0的轴控能力和输出频率均实现了翻倍以上的提升。
3.2 PLCopen标准指令集
V3.0全新引入PLCopen标准工艺指令集，包括： - 齿轮同步（Gear）：实现主从轴速度比例同步
- 凸轮同步（Cam）：支持凸轮曲线编辑器，提供5种插补类型
- 2D/3D直线插补：满足复杂轨迹控制需求
- 超驰控制：后一个指令可打断前一个指令的执行
这些指令遵循工业标准，降低了跨平台开发的门槛，工程师可以快速构建复杂的运动控制应用。
3.3 高速计数器（HSC）增强 - 支持8路高速计数器（V2.8为6路）
- 单相支持200kHz
- A/B相支持200kHz，4倍频模式下最高可达800kHz
- 每个HSC通道的脉冲、方向、复位信号可在I0.0I1.7范围内灵活选择
3.4 凸轮曲线编辑器
V3.0内置凸轮曲线编辑器，支持通过软件插补曲线而无需调用插补指令。用户可动态修改凸轮数据，实现柔性化的凸轮控制，这一功能在包装机械、纺织机械等领域具有极高的应用价值。
四、安全防护：工业4.0时代的安全基石
4.1 用户管理与访问控制
V3.0新增了PLC安全设置面板，提供多层次的安全策略： - 禁用PLC访问控制：开放模式
- 启用PLC访问控制：
- 启用PLC保护：防止未授权访问
- 启用用户管理：精细化权限分配
默认推荐配置为"启用用户管理"，确保设备在安全环境下高效运行。
4.2 加密保护强化 - 增强POU加密：提升程序组织单元的加密强度
- 增强PLC密码保护：防止密码被暴力破解
- 存储卡数据保护：对存储卡编程增加数据保护机制
4.3 安全通信
V3.0支持CPU与HMI之间的安全通信，确保人机交互数据的完整性和保密性，满足工业现场对网络安全日益严格的要求。
五、通信能力：万物互联的枢纽
5.1 以太网通信
V3.0 CPU标配2个PROFINET接口，支持： - PROFINET控制器：最多连接8台变频器或伺服驱动器
- PROFINET智能设备：支持与PROFINET控制器通信
- 开放式以太网通信：TCP、UDP、ISO_on_TCP、Modbus TCP等协议
- SMART LINE触摸屏：最多支持8台设备同时通信
- Web服务器：支持自定义网页界面，实现远程监控
5.2 串口通信 - 集成1个RS485接口，支持Modbus RTU、USS、自由口协议
- 可通过CM01信号板扩展RS232/RS485接口
- 通信端口总数最多可达7个（含扩展模块）
5.3 PROFIBUS通信
通过EM DP01扩展模块，V3.0可作为PROFIBUS-DP从站接入PROFINUS网络，支持9600波特至12M波特的通信速率，最大允许244字节输入/输出。
六、兼容性与迁移：平滑过渡的保障
6.1 软件兼容性 - STEP 7-Micro/WIN SMART V3.0仅支持组态V3.0 CPU
- V2.8及以前版本软件无法操作V3.0硬件
- V3.0与V2.x软件可共存于同一台计算机，便于过渡
6.2 项目迁移
V3.0提供项目迁移功能，支持将V2.8工程正确迁移至V3.0： - 硬件需为ST/SR 40/60系列
- 运动控制功能可迁移，运动向导配置和子程序可复用
- 运动向导与PLCopen运动控制不可同时使用
- 转换至PLCopen需重新编写指令，且不可逆
注意：V3.0 CPU固件无法降级至V2.8.3或任何先前版本，建议在升级前做好项目备份。
七、产品定位与应用场景
7.1 目标用户群体
V3.0版本的战略定位清晰，主要面向：
1.预算有限的技术控：以约70%的价格获得S7-1200约80%的功能，性价比极高
2.老旧设备改造党：保留传统编程习惯的同时拥抱结构化编程，实现无缝衔接
3.运动控制需求用户：在小型PLC中实现以往中型PLC才能完成的复杂运动控制
7.2 典型应用场景 - 包装机械：多轴同步、凸轮控制、高速计数
- 纺织机械：齿轮同步、张力控制
- 电子设备制造：精密定位、高速IO控制
- 物流输送：多设备联网、分布式控制
- OEM设备集成：与SMART LINE触摸屏、V20变频器、V90伺服驱动系统无缝整合
八、总结

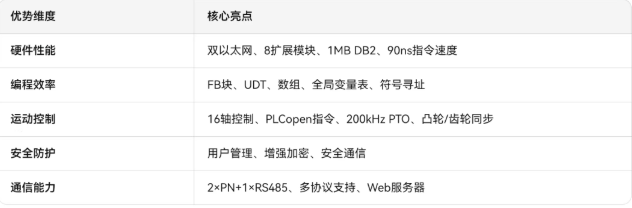

西门子S7-200 SMART V3.0 CPU的发布，是小型PLC产品线的一次战略性升级。它在保持原有高性价比优势的基础上，通过以下核心改进重新定义了小型PLC的能力边界：
对于正在使用S7-200 SMART系列的用户，如果应用场景涉及复杂逻辑控制、多轴运动控制或多设备联网，升级到V3.0将带来显著的性能提升和开发效率改进。对于新用户而言，V3.0以其接近中高端PLC的功能和极具竞争力的价格，无疑是小型自动化项目的理想选择。
