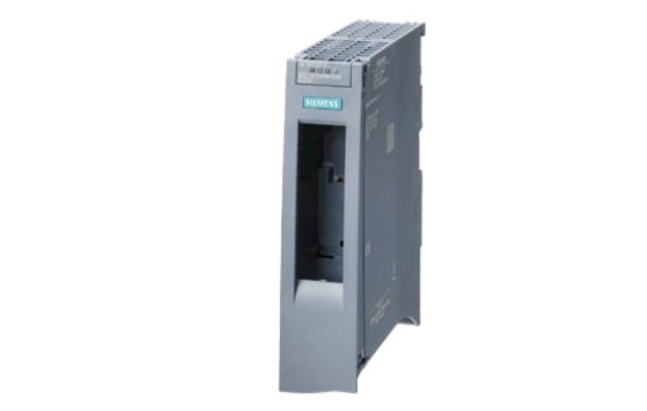

IM 155-5 MF HF是西门子SIMATIC ET 200MP分布式I/O系统的核心接口模块，属于MultiFeldbus（多现场总线）系列产品。该模块最大的技术亮点在于单一硬件平台支持三种主流工业以太网协议：PROFINET IO、EtherNet/IP和Modbus TCP，用户可通过软件参数灵活切换，无需更换硬件 。
核心定位
- 系列归属：ET 200MP分布式I/O系统
- 功能等级：高性能HF（High Feature）版本
- 设计理念："一次组态，多协议适配"，专为全球化设备制造商和需要协议灵活性的应用场景设计
二、技术规格与硬件特性

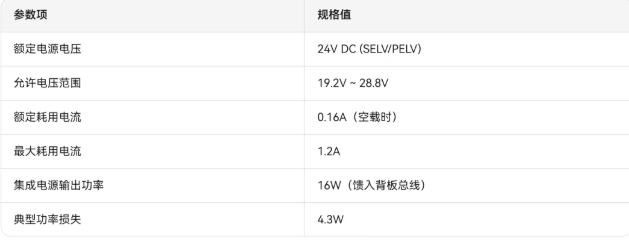

2.1 电气参数
2.2 通信接口
该模块采用BusAdapter（总线适配器）概念，集成双端口交换机，支持灵活的物理连接方式 ：
- BA 2xRJ45：标准RJ45连接器
- BA 2xFC：直接连接总线电缆（FastConnect）
- BA 2xM12：工业级M12圆形连接器
传输特性： - 传输速率：100 Mbit/s 全双工（100BASE-TX）
- 支持自动协商和自动交叉功能
- 支持线型、星型、树型拓扑结构
2.3 机械规格 - 尺寸：35mm（宽）× 147mm（高）× 129mm（深）
- 重量：约260g（不含BusAdapter）
- 防护等级：IP20
- 工作温度：水平安装-30°C60°C，垂直安装-30°C40°C
三、协议功能详解
3.1 PROFINET IO功能
作为PROFINET IO设备，该模块支持完整的PROFINET特性 ：
I/O数据容量：
- 每个IO控制器最大1440字节（输入/输出各）
- 所有IO控制器总数据不超过5760字节
3.2 EtherNet/IP功能
针对罗克韦尔等ControlLogix系统的集成需求 ： - CIP通信服务：支持Implicit Messaging（循环I/O）和Explicit Messaging（非循环数据）
- RPI（请求数据包间隔）：最小2ms
- 共享设备：支持2个扫描仪同时访问
- 数据映射：支持字节、字和灵活数据类型（Flexible Data Type）格式
模块兼容性分类： - 类别1：功能无限制，仅需简单参数重分配
- 类别2：需创建函数块（工艺模块等）
- 类别3：子功能受限（需附加接口实现）
- 类别4：不支持（如F-故障安全模块）
3.3 Modbus TCP功能
针对传统上位系统和能源管理应用 ： - 功能码支持：FC1/FC2（位读取）、FC3（寄存器读取）、FC5/FC15（位写入）、FC16（多寄存器写入）
- 特殊寄存器：空闲用户寄存器（用于冗余协调）、设备状态寄存器、组态状态寄存器
- 连接保持时间：可配置输出保持时间，支持软冗余应用
四、特殊应用场景
4.1 多现场总线混合运行（MF Shared Device）
这是该模块最具创新性的应用模式。通过MF Shared Device功能，不同子模块可分配给不同协议的控制器 ：
典型配置示例： - 插槽2-8：分配给PROFINET控制器（S7-1500）
- 插槽9-12：分配给EtherNet/IP扫描仪（ControlLogix）
- 插槽13-16：分配给Modbus TCP主站（能源管理系统）
应用价值： - 混合控制系统：传统PLC与新建PROFINET系统共存
- 分阶段改造：老旧Modbus系统逐步迁移至PROFINET
- 多厂商集成：不同品牌控制器共享同一I/O站

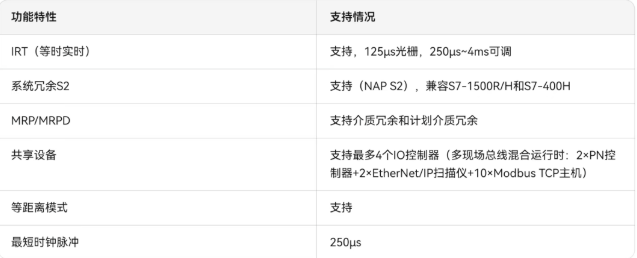

4.2 高可用性与冗余应用
PROFINET系统冗余S2： - 支持S7-1500R/H冗余系统
- 支持S7-400H通过GSD文件组态
- H-Sync发送功能确保切换时数据一致性
介质冗余（MRP/MRPD）： - 构建环网拓扑，单点故障时切换时间<200ms
-MRPD支持计划冗余，确定性切换
4.3 动态组态控制（Configuration Control）
通过选项处理（Option Handling）功能，实现"一机多型"的柔性制造 ：
- 控制数据记录196：通过用户程序动态指定实际槽位分配
- 扩展组态：支持分阶段调试，先投运基础配置，后期扩展模块
- 空槽跳过：物理槽位与组态槽位灵活映射
典型应用：汽车生产线中，同一程序适配不同配置的车型工位。
4.4 有源背板总线热插拔
配合有源背板总线（Active Backplane Bus）实现多次热交换（Multi Hot Swapping） ： - 运行中插拔I/O模块不影响其他模块通信
- 支持通过用户程序动态重新组态背板总线
- 最大支持12个I/O模块由集成电源供电（需功率预算计算）
4.5 故障安全限制说明
重要提示：该模块本身不支持故障安全（F-Module）直接运行 ： - F-DI、F-DQ、F-AI等安全模块属于类别4（不支持）
- 如需故障安全功能，建议搭配IM 155-5 PN HF（纯PROFINET版本）使用
- 在EtherNet/IP和Modbus TCP模式下，F模块完全不可用
五、工程组态与工具

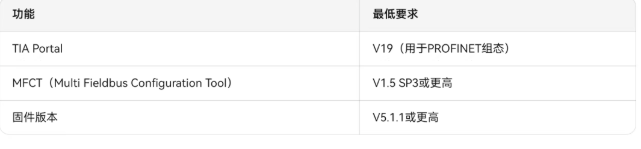

5.1 组态软件要求
5.2 固件更新与维护
- 支持通过MFCT进行固件更新
- 支持Secure Boot和安全删除数据
- I&M0-I&M4标识数据支持资产管理和完整性校验
六、选型建议与替代方案
6.1 适用场景 - 出口设备制造商：需适配不同国家客户的协议偏好（北美EtherNet/IP、欧洲PROFINET、亚洲Modbus TCP）
- 系统集成商：多品牌PLC混合项目
- 改造升级项目：保护现有I/O投资，逐步迁移通信协议

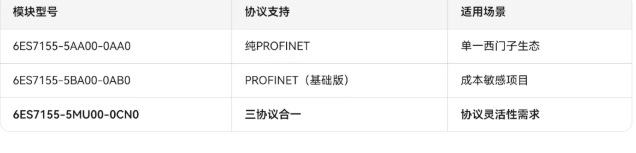

6.2 替代方案对比
七、总结
IM 155-5 MF HF（6ES7155-5MU00-0CN0）代表了工业以太网接口模块的发展方向——协议无关化硬件+软件定义通信。其核心价值在于：
1.投资保护：单一硬件库存满足全球多协议需求
2.系统兼容：与现有ET 200MP模块完全兼容，保留高密度、高性能的I/O优势
3.柔性生产：组态控制和热插拔支持敏捷制造
4.渐进升级：支持从传统现场总线向PROFINET的平滑过渡
对于需要兼顾多种工业以太网协议、追求设备标准化和降低库存成本的用户，该模块是当前ET 200MP系列中的最优选择。
