一、产品定位与核心价值
SIMATIC ET 200SP HA（High Availability）是西门子专为过程工业和高可用性控制系统设计的分布式I/O系统。作为SIMATIC家族的重要成员，它完美继承了ET 200SP系列的紧凑设计优势，同时针对化工、石油天然气、电力、冶金等关键行业对系统冗余、热插拔、故障安全和防爆的严苛要求进行深度优化。
该系统的核心价值在于实现了"零停机"理念——通过多层次冗余架构，确保从通信总线到I/O模块的每一个环节都具备故障容错能力，为连续生产过程提供坚如磐石的硬件基础。
二、系统架构与技术特性
2.1 紧凑型高密度设计
ET 200SP HA采用创新的模块化结构，在有限空间内实现最大化I/O容量：
- 单站最大支持56个I/O模块，满足大型控制系统的扩展需求
- 单模块宽度仅22.5mm，却可容纳最多32个通道，极大节省控制柜空间
- 所有24V标准信号通过统一类型的端子排连接，实现控制柜布线的高度标准化

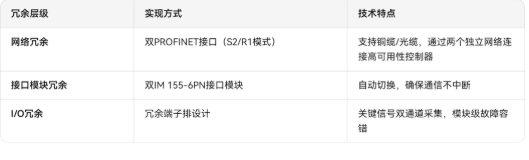

2.2 三重冗余机制
系统提供从网络到模块的全方位冗余保护：
2.3 极端环境适应性
针对工业现场的恶劣工况，ET 200SP HA具备卓越的鲁棒性：
- 宽温运行：-40°C至+70°C的工作温度范围，覆盖极寒到高温环境
- 危险区域认证：支持高达2-22区的防爆区域应用，所有部件带保护涂层
- 热插拔支持：运行过程中可更换I/O模块和端子排，无需停止生产
三、核心硬件组件解析
3.1 接口模块（IM）
IM 155-6PN是系统的通信中枢，支持PROFINET IO标准，实现与上位控制器（如S7-400H、S7-1500R/H）的高速数据交换。在冗余配置中，两个接口模块并行工作，任一模块故障时切换时间小于100毫秒，确保控制连续性。
3.2 I/O模块系列
ET 200SP HA提供丰富的信号类型支持：
数字量输入模块（如F-DI 16xNAMUR HA）： - 16通道NAMUR传感器输入，符合EN 60947-5-6标准
- 集成传感器供电（8.2V DC/10mA），带短路保护
- 支持10毫秒分辨率的时间戳功能，满足事件顺序记录（SOE）需求
- 先进的诊断功能：断线检测、传感器电源监控、通道级诊断报警
模拟量输入模块（如AI 16xTC/8xRTD HA）： - 支持热电偶（TC）和热电阻（RTD）2/3/4线制连接
- 高精度信号采集，适用于温度、压力等关键过程参数监测
3.3 端子排系统
Type P0端子排（6DL1193-6TP00-0DP0/0BP0）是系统的关键创新： - 集成32路传感器供电输出（24V DC/20mA），每路带独立短路保护
- 支持电位组灵活配置，通过浅色/深色端子排区分新电位组或延续组
- 免工具推入式连接，减少接线工时
四、软件集成与工程组态
4.1 无缝集成SIMATIC PCS 7
ET 200SP HA与西门子SIMATIC PCS 7过程控制系统深度集成，在V9.0及以上版本中可获得最佳支持。通过高级过程库（APL），用户可实现： - 灵活的在线参数分配
- 每个HART通道最多4个变量的直接访问
- 统一的诊断和维护界面

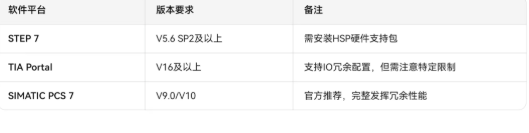

4.2 组态工具兼容性
重要提示：虽然TIA Portal支持ET 200SP HA的基本组态，但IO冗余功能目前仅在PCS 7环境中完整实现。对于纯博途项目，需参考官方文档确认具体限制。
五、应用场景与行业价值
5.1 典型应用领域
- 化工与制药：反应釜温度/压力监控、安全联锁系统（SIS）
- 石油天然气：管道输送监控、储罐区自动化
- 电力能源：锅炉控制、汽轮机保护系统
- 冶金行业：高炉控制、连铸机主传动
- 水处理：泵站控制、水质监测
5.2 升级路径
对于现有ET 200M用户，西门子提供了清晰的平滑升级方案。ET 200SP HA在功能上完全兼容前代产品，同时提供更高的通道密度和更强的通信能力，是老旧系统现代化改造的理想选择。
西门子SIMATIC ET 200SP HA代表了分布式I/O技术的高可用性巅峰。它通过紧凑的机械设计、三重冗余架构、极端环境适应性和无缝的软件集成，为过程工业提供了兼顾性能与可靠性的完美解决方案。
在数字化转型和智能制造的大背景下，ET 200SP HA不仅是信号采集的硬件平台，更是构建韧性自动化系统的基石。对于任何无法承受停机损失的关键应用，它都是值得信赖的选择。
