一、产品概述
在石油化工、油气储存、制药涂装、锂电池制造等行业，生产环境中往往存在易燃易爆气体或粉尘。普通磁性开关在动作时产生的微弱电火花或表面温升，都可能成为引爆源。SMC防爆磁性开关通过特殊的结构设计和电路限制，确保即使在爆炸性环境中也不会点燃周围的危险介质。
SMC作为全球气动元件领导者，其防爆磁性开关系列覆盖中国CCC、欧洲ATEX、美标UL/CSA、日本防爆检定四大体系，是目前市场上认证最齐全的品牌之一。

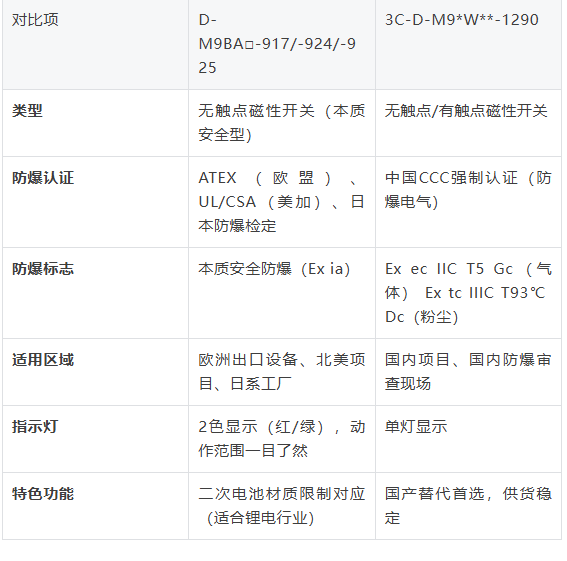

二、两大核心系列对比
SMC防爆磁性开关主要分为两大产品线，分别对应不同的防爆认证体系和应用场景：
选型提示：
国内项目务必选用带"3C-"前缀的CCC认证型号；出口欧洲选ATEX认证型号，出口北美选UL/CSA型号。普通D-M9系列不具备防爆功能，严禁在危险场所使用。
三、技术参数详解

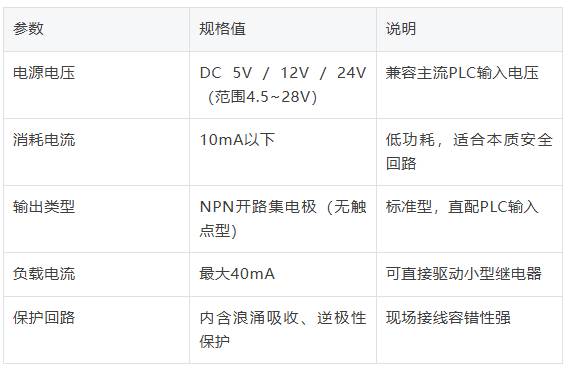

3.1 电气规格

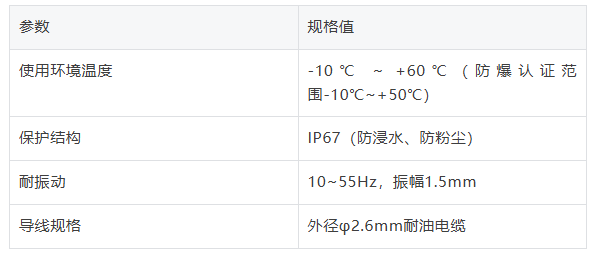

3.2 环境规格

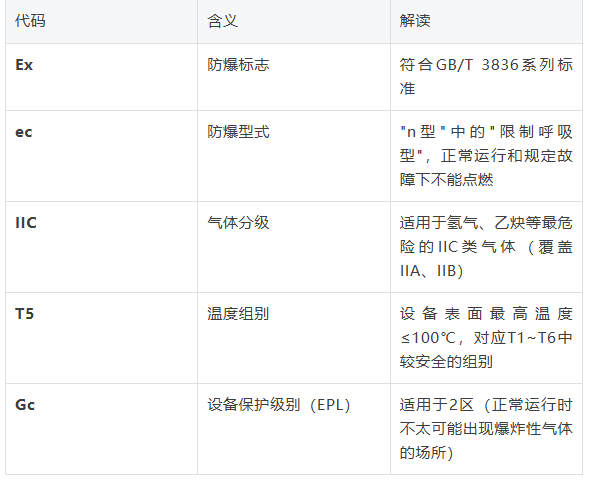

四、防爆等级解读
以国内最常用的
Ex ecIIC T5 Gc为例，逐段拆解
粉尘防爆部分：Ex tc IIIC T93℃ Dc —— 适用于非导电粉尘环境，表面温度不超过93℃。
五、典型应用场景
石油化工装置区：气缸驱动的切断阀、调节阀位置反馈，2区危险场所标配锂电池制造车间：D-M9BA系列特别针对二次电池生产的材质限制设计（避免铜、锌、镉等污染），适合涂布、卷绕、注液工序
制药与涂料行业：溶剂挥发环境下的气动执行机构到位检测
油气仓储码头：装卸臂、阀门联动机构的位置信号采集
涂装与表面处理线：喷漆房内的气动机械手、升降台位置反馈
六、安装与使用注意事项
必须配合带磁环气缸使用：磁性开关检测的是气缸活塞内置磁环的磁场，普通无磁环气缸无法触发。
安装位置调整：D-M9BA系列的双色指示灯可辅助判断最佳动作位置——红色为动作边缘，绿色为稳定动作区，建议调整到绿灯中心位置。
电缆引入与密封：防爆场合电缆进线口必须使用对应防爆格兰头，并确保密封圈压紧，维持IP67防护。
本质安全回路配接：若选用本质安全型（Ex ia），现场开关必须通过安全栅（隔离栅）连接到非防爆侧的PLC，安全栅的参数（Um、Ui、Ii、Pi）必须与开关匹配。

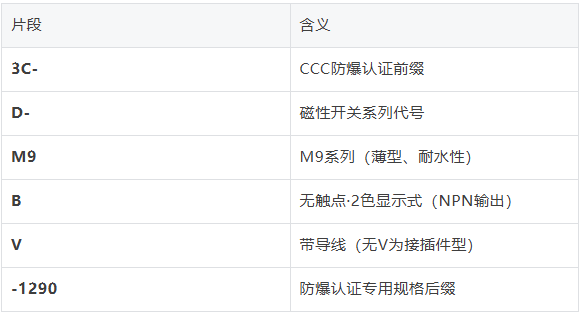

普通磁开不可替代：标准D-M9、D-A93等普通型号没有防爆认证，在爆炸危险环境中使用属于违规，存在重大安全隐患。七、型号命名速查
以 3C-D-M9BWV-1290 为例：
八、总结
SMC防爆磁性开关的核心价值在于：一套气缸安装尺寸，全球四大认证覆盖，客户无论做国内项目还是出口设备，都能在同一安装接口下找到合规型号。选型时抓住三个关键点——认证书要对应目的地、防爆等级要匹配危险区域、气缸要内置磁环，即可完成安全可靠的位置检测方案。
